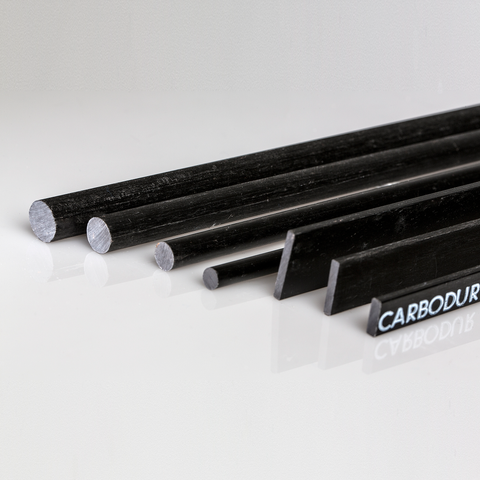

Sika® CarboDur® BC

Sika® CarboDur® BC

Εξηλασμένες ράβδοι από ίνες άνθρακα, ως μέρος του συστήματος δομητικών ενισχύσεων Sika® CarboDur®

Οι ράβδοι Sika® CarboDur® BC είναι εξηλασμένες ράβδοι ινωπλισμένων πολυμερών άνθρακα, κυκλικής διατομής, σχεδιασμένες για ενισχύσεις κατασκευών σκυροδέματος, ξύλου και φέρουσας τοιχοποιίας.
Οι ράβδοι Sika® CarboDur® BC συγκολλούνται σε επιφανειακές εγκοπές, με τις εξής συγκολλητικές εποξειδικές ρητίνες:
- Sika AnchorFix®-3030, Sikadur®-330 ή Sikadur®-30 για κανονικές θερμοκρασίες εφαρμογής
- Sikadur® -30 LP σε περιπτώσεις αυξημένων θερμοκρασιών εφαρμογής
- Sikadur® -300 για οριζόντιες εφαρμογές
Επιπλέον οι ράβδοι Sika® CarboDur® BC μπορούν να χρησιμοποιηθούν για την αγκύρωση υφασμάτων SikaWrap® σε στοιχεία σκυροδέματος ή τοιχοποιίας.
Παρακαλούμε ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντων για πιο λεπτομερείς πληροφορίες σχετικά με τα συγκολλητικά της σειράς Sikadur®.

  • Δεν διαβρώνονται
  • Πολύ υψηλής αντοχής
  • Μη ορατές όταν τοποθετηθούν, δεν απαιτούνται αρμοί
  • Εξαιρετική ανθεκτικότητα και αντίσταση στην κόπωση
  • Ευκολία μεταφοράς
  • Χαμηλό ειδικό βάρος, με εύκολη τοποθέτηση
  • Καθαρές ακμές χωρίς εκτεθειμένες ίνες χάρις στη διαδικασία εξέλασης
  • Η ενισχυμένη επιφάνεια επιδέχεται φορτία (μη εκτεθειμένες ράβδοι)
  • Δεν απαιτείται προεργασία / επιπέδωση υποστρώματος
  • Υψηλή αντίσταση σε φωτιά (σε σύγκριση με εξωτερικά επικολλούμενο οπλισμό)
  • Εγκρίσεις και Δοκιμές από πολλές χώρες παγκοσμίως
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

Οι ράβδοι Sika® CarboDur® BC χρησιμοποιούνται για βελτίωση, αύξηση ή επανόρθωση της απόδοσης και της ανθεκτικότητας των κατασκευών σε ό,τι αφορά: Αύξηση φέρουσας ικανότητας:
  • Αύξηση φέρουσας ικανότητας σε πλάκες, δοκούς και γέφυρες
  • Εγκατάσταση βαρέων μηχανημάτων σε βιομηχανικές μονάδες
  • Σταθεροποίηση δονούμενων κατασκευών
  • Αλλαγή χρήσης κτιρίων
Βλάβες σε δομικά μέλη λόγω:
  • Φθοράς της αρχικής δομής των υλικών
  • Διάβρωσης χαλύβδινου οπλισμού σκυροδέματος
  • Ατυχημάτων (Κρούση οχημάτων, σεισμοί, φωτιά)
  Βελτίωση λειτουργικότητας και ανθεκτικότητας:
  • Μείωση βέλους κάμψης και πλάτους ρωγμών
  • Μείωση τάσεων του χαλύβδινου οπλισμού σκυροδέματος
  • Βελτιωμένη αντοχή σε κόπωση
Αλλαγή στατικού συστήματος:
  • Αφαίρεση τοιχοπληρώσεων και/ ή υποστυλωμάτων
  • Αφαίρεση τμήματος πλάκας και τοιχίων για δημιουργία ανοίγματος
Αντίσταση σε πιθανά γεγονότα:
  • Αυξημένη αντίσταση σε σεισμούς, κρούσεις ή εκρήξεις κ.τ.λ.
Για επισκευή σχεδιαστικών ή κατασκευαστικών ατελειών όπως:
  • Ανεπάρκεια / ακαταλληλότητα χαλύβδινου οπλισμού σκυροδέματος
  • Ανεπάρκεια / ακαταλληλότητα ακαμψίας δομικού μέλους
Συνδυασμός με άλλα υλικά ενίσχυσης:
  • Εφαρμογές αγκύρωσης
  • Αγκύρωση υφασμάτων SikaWrap®

Πλεονεκτήματα

  • Δεν διαβρώνονται
  • Πολύ υψηλής αντοχής
  • Μη ορατές όταν τοποθετηθούν, δεν απαιτούνται αρμοί
  • Εξαιρετική ανθεκτικότητα και αντίσταση στην κόπωση
  • Ευκολία μεταφοράς
  • Χαμηλό ειδικό βάρος, με εύκολη τοποθέτηση
  • Καθαρές ακμές χωρίς εκτεθειμένες ίνες χάρις στη διαδικασία εξέλασης
  • Η ενισχυμένη επιφάνεια επιδέχεται φορτία (μη εκτεθειμένες ράβδοι)
  • Δεν απαιτείται προεργασία / επιπέδωση υποστρώματος
  • Υψηλή αντίσταση σε φωτιά (σε σύγκριση με εξωτερικά επικολλούμενο οπλισμό)
  • Εγκρίσεις και Δοκιμές από πολλές χώρες παγκοσμίως

Συσκευασία

Διατίθενται σε ρολά των 100m (BC 6) σε ανακυκλώσιμα χαρτοκιβώτια ή κόβονται σε μήκος 12m (BC 8, BC 10, BC 12).

Χρώμα

Ινωπλισμένα πολυμερή άνθρακα σε εποξειδική μήτρα, μαύρο.

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • Πολωνία: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001
  • Ιταλία: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures
Πληροφορίες προϊόντος

Διάρκεια ζωής

Απεριόριστη, με την προϋπόθεση ότι τηρούνται οι συνθήκες αποθήκευσης.

Συνθήκες αποθήκευσης

Αποθηκεύστε στην αρχική, κλειστή, σφραγισμένη και άφθαρτη συσκευασία, σε ξηρές συνθήκες, σε μέγιστη θερμοκρασία +50 °C. Προστατέψτε από την άμεση ηλιακή ακτινοβολία.
Μεταφορά: Μόνο στην αρχική συσκευασία ή διαφορετικά προστατευμένα από οποιαδήποτε μηχανική φθορά.

Πυκνότητα

1,60 g/cm3

Διαστάσεις

Τύπος

Διάμετρος

Επιφάνεια διατομής

Sika® CarboDur® BC6

6 mm

28 mm2

Sika® CarboDur® BC8

8 mm

50 mm2

Sika® CarboDur® BC10

10 mm

79 mm2

Sika® CarboDur® BC1212 mm113 mm2

Περιεχόμενος όγκος ινών

> 65 %
Πληροφορίες συστήματος

Διάταξη συστήματος

Η διάταξη και η διαδικασία εφαρμογής του συστήματος θα πρέπει να ακολουθείται με ακρίβεια, όπως αυτή περιγράφεται στη συνέχεια και δεν επιδέχεται καμία τροποποίηση.
Ρητίνες επικόλλησης – Sika AnchorFix®-3030, Sikadur®-330, Sikadur®-30, Sikadur®-30 LP
Ανθρακοελάσματα δομητικής ενίσχυσης – Sika® CarboDur® BC
Για αναλυτικές πληροφορίες για τις διαφορετικές ρητίνες επικόλλησης, παρακαλούμε συμβουλευτείτε το Φύλλο Ιδιοτήτων του Προϊόντος της ρητίνης που θα χρησιμοποιηθεί και τη «Μεθοδολογία Εφαρμογής Ελασμάτων Εγκοπής Sika® Carbodur, πλησίον της επιφάνειας» (Αρ. Αναφ. 850 41 07).
Τεχνικές πληροφορίες

Εφελκυστική αντοχή φύλλου

Μέση τιμή

3,100 N/mm2

5% τιμή θραύσης

2,900 N/mm2

Τιμές στη διαμήκη διεύθυνση των ινών

Μέτρο ελαστικότητας φύλλων σε εφελκυσμό

Μέση τιμή

148,000 N/mm2

Τιμέ στη διαμήκη διεύθυνση των ινών

Επιμήκυνση θραύσης φύλλων

Ελάχιστη τιμή

> 1,70 %

Τιμές στη διαμήκη διεύθυνση των ινών

Θερμοκρασία υαλώδους μετάπτωσης

> 100 °C

(EN 61006)

Εφαρμογή

Κατανάλωση

Κατανάλωση

Sika® CarboDur® BC6

≤ 0,12 kg/m
Sika® CarboDur® BC8≤ 0,18 kg/m

Sika® CarboDur® BC10

≤ 0,24 kg/m

Sika® CarboDur® BC12

≤ 0,32 kg/m
Στάδια εφαρμογής

ΠΡΟΕΤΟΙΜΑΣΙΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Παρακαλούμε ανατρέξτε στη «Μεθοδολογία Εφαρμογής Ελασμάτων Εγκοπής Sika® Carbodur, πλησίον της επιφάνειας» (Αρ. Αναφ. 850 41 07).
