Sika® CarboDur® E
Sika® CarboDur® E
Sika® CarboDur® E
Sika® CarboDur® E

Sika® CarboDur® E

Εξηλασμένα ελάσματα ινών άνθρακα για δομητική ενίσχυση, ως μέρος του συστήματος Sika® CarboDur®

Τα ελάσματα Sika® CarboDur® E προέρχονται από ειδική διαδικασία έλασης ινών άνθρακα (σύστημα ινοπλισμένων πολυμερών) και είναι σχεδιασμένα για ενίσχυση κατασκευών σκυροδέματος, ξύλου, μετάλλου, τοιχοποιίας και σύνθετων ινοπλισμένων πολυμερών. Τα ελάσματα Sika® CarboDur® E επικολλώνται στην κατασκευή ως εξωτερικός οπλισμός χρησιμοποιώντας την εποξειδική ρητίνη Sikadur®-30 για εφαρμογή σε κανονικές συνθήκες ή την εποξειδική ρητίνη Sikadur®-30LP  για εφαρμογή σε υψηλές θερμοκρασίες κατά την τοποθέτηση και / ή λειτουργία του συστήματος. Παρακαλούμε ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντων για λεπτομέρειες σχετικά με τα υλικά επικόλλησης.

  • Δε διαβρώνονται
  • Πολύ υψηλής αντοχής
  • Εξαιρετική ανθεκτικότητα
  • Ευελιξία στο τελικό μήκος, δεν απαιτούνται ματίσεις
  • Ιδιαίτερα μικρού πάχους επιτρέποντας διασταύρωση ή επάλληλες εφαρμογές
  • Εύκολη μεταφορά (ρολά)
  • Ιδιαίτερα χαμηλού βάρους, με εύκολη διαδικασία τοποθέτησης ειδικά σε εφαρμογές οροφής (χωρίς να απαιτείται προσωρινή υποστήριξη)
  • Ελάχιστη προεργασία του ελάσματος, δυνατότητα εφαρμογής σε πολλές στρώσεις
  • Καθαρές ακμές χωρίς εκτεθειμένες ίνες χάρις στη διαδικασία εξέλασης
  • Διαθέσιμες εγκρίσεις και δοκιμές

Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

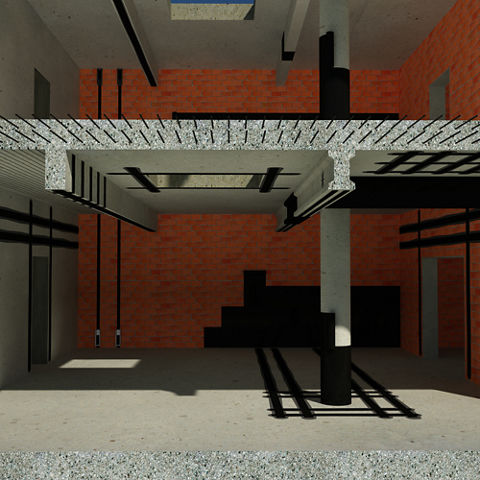

Το σύστημα δομητικών ενισχύσεων Sika® CarboDur® E χρησιμοποιείται για βελτίωση, αύξηση ή αποκατάσταση της στατικής απόδοσης και της δομητικής ακεραιότητας κατασκευών στις εξής περιπτώσεις:
Αύξηση φέρουσας ικανότητας:
  • Αύξηση φέρουσας ικανότητας σε πλάκες, δοκούς και τμήματα γεφυρών
  • Εγκατάσταση βαρέων μηχανημάτων
  • Σταθεροποίηση δονούμενων κατασκευών
  • Αλλαγή χρήσης κτιρίων
Βλάβες σε δομικά μέλη λόγω:
  • Αλλοίωσης των αρχικών υλικών κατασκευής
  • Διάβρωσης χαλύβδινου οπλισμού
  • Τυχηματικών δράσεων (πρόσκρουση οχήματος, σεισμός, πυρκαγιά, κ.α.)
  Βελτίωση λειτουργικότητας και ανθεκτικότητας:
  • Μείωση βέλους κάμψης και εύρους ρωγμών
  • Μείωση τάσεων επί του χαλύβδινου οπλισμού
  • Βελτίωση της αντίστασης έναντι κοπώσεως
Αλλαγή στατικού συστήματος:
  • Αφαίρεση τοιχοπληρώσεων και/ ή υποστυλωμάτων
  • Αφαίρεση τμημάτων δαπέδου/τοιχίων για δημιουργία πρόσβασης/ανοιγμάτων
Αντίσταση σε πιθανά καταστροφικά περιστατικά:
  • Σεισμική επιτάχυνση εδάφους, σύγκρουση, έκρηξη, κ.α.
Αποκατάσταση σχεδιαστικών ή κατασκευαστικών ατελειών:
  • Ανεπάρκεια / έλλειψη χαλύβδινου οπλισμού
  • Ανεπαρκές πάχος στοιχείου

Πλεονεκτήματα

  • Δε διαβρώνονται
  • Πολύ υψηλής αντοχής
  • Εξαιρετική ανθεκτικότητα
  • Ευελιξία στο τελικό μήκος, δεν απαιτούνται ματίσεις
  • Ιδιαίτερα μικρού πάχους επιτρέποντας διασταύρωση ή επάλληλες εφαρμογές
  • Εύκολη μεταφορά (ρολά)
  • Ιδιαίτερα χαμηλού βάρους, με εύκολη διαδικασία τοποθέτησης ειδικά σε εφαρμογές οροφής (χωρίς να απαιτείται προσωρινή υποστήριξη)
  • Ελάχιστη προεργασία του ελάσματος, δυνατότητα εφαρμογής σε πολλές στρώσεις
  • Καθαρές ακμές χωρίς εκτεθειμένες ίνες χάρις στη διαδικασία εξέλασης
  • Διαθέσιμες εγκρίσεις και δοκιμές


Συσκευασία

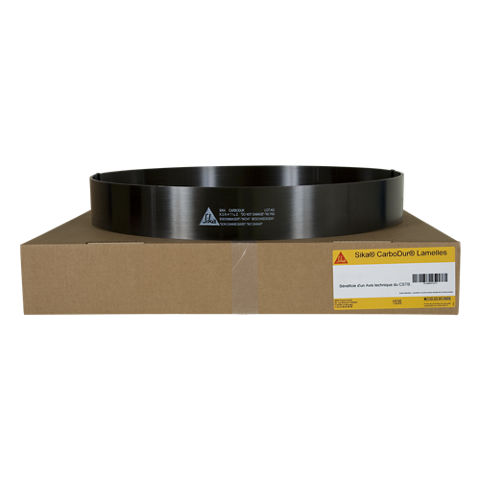

Ρολά των 5, 25 και 100 m

Χρώμα

Ινοπλισμένα πολυμερή άνθρακα σε βινυλεστερική μήτρα, μαύρο

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • Γαλλία: CSTB - Avis Technique 3/07-502, SIKA CARBODUR SIKA WRAP
  • Νορβηγία: NBI Teknisk Godkjenning, NBI Technical Approval, No. 2178, 2001, (Norwegian).
  • Σλοβακία: TSUS, Building Testing and research institutes, Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap® (Slovak).
  • Πολωνία: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych (Polish)
  • Πολωνία: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych (Polish)

  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001 (International).
  • ΗΠΑ: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008, (USA).
  • Μεγάλη Βρετανία: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012 (UK).
  • Ελβετία: SIA 166, Klebebewehrungen
  • Ιταλία: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures.
Πληροφορίες προϊόντος

Διάρκεια ζωής

Απεριόριστη

Συνθήκες αποθήκευσης

Προστατευμένα από έκθεση σε άμεση ηλιακή ακτινοβολία (υπεριώδη ακτινοβολία), σε ξηρές συνθήκες και σε μέγιστη θερμοκρασία 50 °C

Πυκνότητα

1,55 g/cm3

Διαστάσεις

Τύπος

Πλάτος

Πάχος

Επιφάνεια διατομής

Sika® CarboDur® E 51250 mm1,2 mm60 mm2
Sika® CarboDur® E 51450 mm1,4 mm

70 mm2

Sika® CarboDur® E 81280 mm1,2 mm

96 mm2

Sika® CarboDur® E 1012100 mm1,2 mm120 mm2
Sika® CarboDur® E1014100 mm1,4 mm140 mm2
Sika® CarboDur® E1214120 mm1,4 mm168 mm2

Περιεχόμενος όγκος ινών

> 70 %


Πληροφορίες συστήματος

Διάταξη συστήματος

Η διάταξη και η διαδικασία εφαρμογής του συστήματος θα πρέπει να ακολουθούνται ακριβώς όπως περιγράφονται στη συνέχεια και δεν επιδέχονται καμία τροποποίηση.

Ρητίνη επικόλλησης

Sikadur®-30

Έλασμα CFRP (ΙΩΠ)

Sika® CarboDur® E

Για αναλυτικές πληροφορίες σχετικά με τη ρητίνη Sikadur®-30, καθώς και για λεπτομέρειες εφαρμογής, παρακαλούμε όπως συμβουλευτείτε το Φύλλο Ιδιοτήτων του Προϊόντος Sikadur®-30 και τη Μέθοδο Εφαρμογής για «Επικόλληση Ελασμάτων Sika® CarboDur®».
Τεχνικές πληροφορίες

Εφελκυστική αντοχή φύλλου

Μέση

Χαρακτηριστική*

2200 N/mm2

2000 N/mm2

Τιμές στη διαμήκη διεύθυνση των ινών

*   5 % ρηγμάτωση

Μέτρο ελαστικότητας φύλλων σε εφελκυσμό

Μέση

Χαρακτηριστική*

180 kN/mm2

170 kN/mm2

Τιμές στη διαμήκη διεύθυνση των ινών

*   5 % ρηγμάτωση

Επιμήκυνση θραύσης φύλλων

Μέση

Χαρακτηριστική*

1,22 %

1,18 %

Τιμές στη διαμήκη διεύθυνση των ινών

*   5% ρηγμάτωση

Συμπεριφορά σε φωτιά

Εάν απαιτείται τα ελάσματα Sika® CarboDur® E μπορούν να επικαλυφθούν με προϊόντα που προσφέρουν πυροπροστασία (π.χ. Sikacrete® -213 F, Sika® Pyroplast® Wood P)

Εφαρμογή

Κατανάλωση

Κατανάλωση

Πλάτος ελάσματος CarboDur®

Τυπική κατανάλωση Sikadur®-30

50 mm

0,25–0,35 kg/m

80 mm

0,40–0,55 kg/m

100 mm

0,55–0,80 kg/m

120 mm0,65–1,00 kg/m
Στάδια εφαρμογής

ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Εξωτερικά επικολλούμενα ανθρακοελάσματα Sika® CarboDur® E σε επιφάνειες σκυροδέματος
Οι συνιστώμενες της Sika® ελάχιστες τιμές αντοχών πρόσφυσης σκυροδέματος, μετά από κατάλληλη προετοιμασία επιφάνειας:

  • Μέση: 2,0 N/mm2
  • Ελάχιστη: 1,5 N/mm2

Σημείωση: Διαφορετικές ελάχιστες απαιτήσεις, ενδεχομένως να καθορίζονται από σχετικές οδηγίες σχεδιασμού.

Η ελάχιστη αντοχή πρόσφυσης μετά από κατάλληλη προετοιμασία υποστρώματος θα πρέπει να επιβεβαιώνεται.
Σε περίπτωση που οι τιμές της αντοχής πρόσφυσης σκυροδέματος είναι χαμηλότερες από τις ελάχιστες απαιτούμενες, είναι δυνατή η χρήση εναλλακτικών συστημάτων της Sika®:

  • Ανθρακοελάσματα Sika CarboDur® εφαρμοζόμενα σε εγκοπές ως οπλισμός ενσωμάτωσης πλησίον της επιφάνειας.
  • Υφάσματα SikaWrap®: Παρακαλούμε ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντων των υφασμάτων SikaWrap®

Το σκυρόδεμα πρέπει να είναι ηλικίας άνω των 28 ημερών (ανάλογα με τις συνθήκες ωρίμανσης, τον τύπο του σκυροδέματος, κ.τ.λ.).


Εξωτερικά επικολλούμενα ανθρακοελάσματα Sika® CarboDur® E σε άλλα υποστρώματα
Για την επικόλληση των ελασμάτων Sika CarboDur® σε άλλα υποστρώματα (π.χ. τούβλα, λίθους, χάλυβα, ξύλο, ινοπλισμένα πολυμερή, κ.α.), παρακαλούμε ανατρέξτε στη «Μεθοδολογία Εφαρμογής Σύστημα Sika® CarboDur®» ή επικοινωνήστε με το Τεχνικό Τμήμα της Εταιρείας.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Το σκυρόδεμα πρέπει να καθαρίζεται και να προετοιμάζεται ώστε να εξασφαλιστεί επιφάνεια ανοιχτής δομής, χωρίς τσιμεντοεπιδερμίδα.
Παρακαλούμε ανατρέξτε επιπλέον στη Μέθοδο Εφαρμογής για επιπλέον πληροφορίες.
