Sika® CarboDur® S
Sika® CarboDur® S
Sika® CarboDur® S
Sika® CarboDur® S

Sika® CarboDur® S

Εξηλασμένα ελάσματα ινών άνθρακα για δομητική ενίσχυση, ως μέρος του συστήματος Sika® CarboDur®

Τα ελάσματα Sika® CarboDur® είναι ελάσματα εξέλασης ινών άνθρακα ενισχυμένα με πολυμερή, σχεδιασμένα για δομητική ενίσχυση κατασκευών σκυροδέματος, ξύλου, σε τοιχοποιίες, χάλυβα και σύνθετων ινοπλισμένων πολυμερών.
Τα ελάσματα Sika® CarboDur® επικολλώνται πάνω στην κατασκευή ως εξωτερικός οπλισμός χρησιμοποιώντας την εποξειδική ρητίνη Sikadur®-30 για εφαρμογή σε κανονικές συνθήκες ή την εποξειδική ρητίνη Sikadur®-30LP για εφαρμογή σε υψηλές θερμοκρασίες κατά τη διάρκεια εφαρμογής και / ή λειτουργίας.
Παρακαλούμε ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντων για λεπτομέρειες σχετικά με τα υλικά επικόλλησης.

  • Δε διαβρώνονται
  • Πολύ υψηλής αντοχής
  • Εξαιρετική ανθεκτικότητα και αντίσταση σε κόπωση
  • Ευελιξία στο τελικό μήκος, δεν απαιτούνται ματίσεις
  • Ιδιαίτερα μικρού πάχους επιτρέποντας διασταύρωση ή επάλληλες εφαρμογές
  • Εύκολη μεταφορά (ρολά)
  • Ιδιαίτερα χαμηλού βάρους, με εύκολη διαδικασία τοποθέτησης ειδικά σε εφαρμογές οροφής (χωρίς να απαιτείται προσωρινή υποστήριξη)
  • Ελάχιστη προεργασία του ελάσματος, δυνατότητα εφαρμογής σε πολλές στρώσεις
  • Καθαρές ακμές χωρίς εκτεθειμένες ίνες χάρις στη διαδικασία εξέλασης
  • Εκτεταμένο πλήθος δοκιμών και εγκρίσεων από πολλές χώρες παγκοσμίως
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

Το σύστημα δομητικών ενισχύσεων Sika® CarboDur® χρησιμοποιείται για βελτίωση, αύξηση ή αποκατάσταση της δομητικής ακεραιότητας, απόδοσης και ανθεκτικότητας κατασκευών για:
Αύξηση φέρουσας ικανότητας:
  • Αύξηση φέρουσας ικανότητας σε πλάκες, δοκούς και τμήματα γεφυρών
  • Εγκατάσταση βαρέων μηχανημάτων
  • Σταθεροποίηση δονούμενων κατασκευών
  • Αλλαγή χρήσης κτιρίων
Βλάβες σε δομικά μέλη λόγω:
  • Αλλοίωσης των αρχικών υλικών κατασκευής
  • Διάβρωσης χαλύβδινου οπλισμού
  • Τυχηματικών δράσεων (σύγκρουση, σεισμός, πυρκαγιά, κ.α.)
Βελτίωση λειτουργικότητας και ανθεκτικότητας:
  • Μείωση βέλους κάμψης και εύρους ρωγμών
  • Μείωση τάσεων επί του χαλύβδινου οπλισμού
  • Βελτίωση της αντίστασης έναντι κοπώσεως
Αλλαγή στατικού συστήματος:
  • Αφαίρεση τοιχοπληρώσεων και /ή υποστυλωμάτων
  • Αφαίρεση τμημάτων δαπέδου/τοιχίων για δημιουργία πρόσβασης/ανοιγμάτων
Αντίσταση σε πιθανά καταστροφικά περιστατικά:
  • Σεισμική επιτάχυνση εδάφους, σύγκρουση, έκρηξη, κ.α.
Αποκατάσταση σχεδιαστικών ή κατασκευαστικών ατελειών:
  • Ανεπάρκεια / έλλειψη χαλύβδινου οπλισμού
  • Ανεπαρκές πάχος στοιχείου

Πλεονεκτήματα

  • Δε διαβρώνονται
  • Πολύ υψηλής αντοχής
  • Εξαιρετική ανθεκτικότητα και αντίσταση σε κόπωση
  • Ευελιξία στο τελικό μήκος, δεν απαιτούνται ματίσεις
  • Ιδιαίτερα μικρού πάχους επιτρέποντας διασταύρωση ή επάλληλες εφαρμογές
  • Εύκολη μεταφορά (ρολά)
  • Ιδιαίτερα χαμηλού βάρους, με εύκολη διαδικασία τοποθέτησης ειδικά σε εφαρμογές οροφής (χωρίς να απαιτείται προσωρινή υποστήριξη)
  • Ελάχιστη προεργασία του ελάσματος, δυνατότητα εφαρμογής σε πολλές στρώσεις
  • Καθαρές ακμές χωρίς εκτεθειμένες ίνες χάρις στη διαδικασία εξέλασης
  • Εκτεταμένο πλήθος δοκιμών και εγκρίσεων από πολλές χώρες παγκοσμίως

Συσκευασία

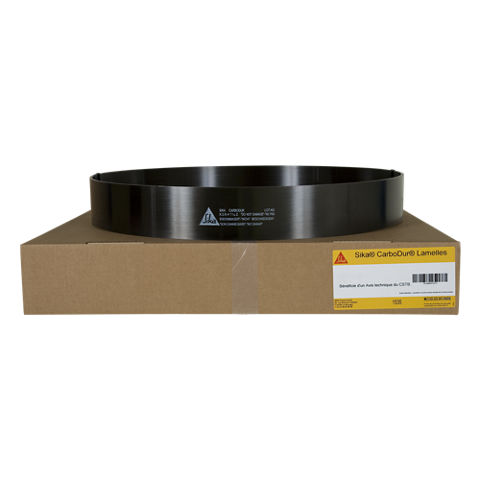

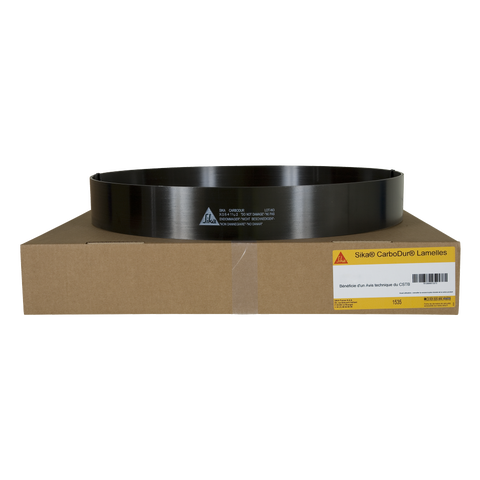

Διατίθεται σε ρολά των 250 m σε χάρτινα κιβώτια.
Κόβονται σε μικρότερα μεγέθη σύμφωνα με τη ζήτηση.

Χρώμα

Ινωπλισμένα πολυμερή άνθρακα σε εποξειδική μήτρα, μαύρο.

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • Γαλλία: CSTB - Avis Technique 3/10-669, SIKA CARBODUR SIKA WRAP
  • Σλοβακία: TSUS, Building Testing and research institutes,
  • Σλοβακία: Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Πολωνία: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
  • Πολωνία: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
  • ΗΠΑ: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.
  • Μεγάλη Βρετανία: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
  • Ελβετία: SIA 166:2004 Klebebewehrungen
  • Ιταλία: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures
Πληροφορίες προϊόντος

Διάρκεια ζωής

Απεριόριστη, με την προϋπόθεση ότι τηρούνται οι συνθήκες αποθήκευσης.

Συνθήκες αποθήκευσης

Αποθηκεύστε στην αρχική, κλειστή και σφραγισμένη συσκευασία, σε ξηρές συνθήκες, σε μέγιστη θερμοκρασία μέχρι 50°C. Προστατέψτε από την άμεση ηλιακή ακτινοβολία.

Μεταφορά: Μόνο στην αρχική συσκευασία ή διαφορετικά προστατευμένα από οποιαδήποτε μηχανική φθορά.

Πυκνότητα

1,60 g/cm3

Διαστάσεις

Τύπος Sika® CarboDur® S

Πλάτος

Πάχος

Επιφάνεια διατομής

512

50 mm

1.2 mm

60 mm2

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

62660 mm2.6 mm156 mm2
81280 mm1.2 mm96 mm2
81480 mm1.4 mm112 mm2
91490 mm1.4 mm126 mm2
1012100 mm1.2 mm120 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2
1512150 mm1.2 mm180 mm2

Περιεχόμενος όγκος ινών

> 68 %
Πληροφορίες συστήματος

Διάταξη συστήματος

Η διάταξη και η διαδικασία εφαρμογής του συστήματος θα πρέπει να ακολουθείται με ακρίβεια, όπως αυτή περιγράφεται στη συνέχεια και δεν επιδέχεται καμία τροποποίηση.
Ρητίνη επικόλλησης – Sikadur®-30 ή Sikadur®-30 LP.
Ανθρακοελάσματα δομητικής ενίσχυσης – Sika® CarboDur® S.
Για αναλυτικές πληροφορίες για τη ρητίνη επικόλλησης, καθώς και λεπτομέρειες εφαρμογής, παρακαλούμε συμβουλευτείτε το Φύλλο Ιδιοτήτων του Προϊόντος Sikadur®-30/ Sikadur®-30 LP και τη Μέθοδο Εφαρμογής για την Εξωτερική Επικόλληση Ελασμάτων Sika® CarboDur® S.
Τεχνικές πληροφορίες

Εφελκυστική αντοχή φύλλου

Μέση τιμή

3 100 N/mm2

5 % τιμή θραύσης

2 900 N/mm2

Τιμές στη διαμήκη διεύθυνση των ινών

Μέτρο ελαστικότητας φύλλων σε εφελκυσμό

Μέση τιμή

170 000 N/mm2

5 % τιμή θραύσης

165 000 N/mm2

Τιμές στη διαμήκη διεύθυνση των ινών

Επιμήκυνση θραύσης φύλλων

Μέση τιμή

1.80 %

Τιμές στη διαμήκη διεύθυνση των ινών

Συμπεριφορά σε φωτιά

Εάν απαιτείται, τα ελάσματα Sika® CarboDur® S μπορούν να επικαλυφθούν με προϊόντα που προσφέρουν πυροπροστασία (π.χ. Sikacrete®-213 F, Sika® Pyroplast® Wood P)

Εφαρμογή

Κατανάλωση

Κατανάλωση

Πλάτος ελάσματος Sika® CarboDur® S

Τυπική κατανάλωση

Sikadur®-30*

50 mm

0.20 − 0.28 kg/m

60 mm0.24 − 0.32 kg/m
80 mm0.32 − 0.44 kg/m
90 mm0.40 − 0.56 kg/m
100 mm0.44 − 0.64 kg/m
120 mm0.45 − 0.80 kg/m

150 mm

0.68 − 1.00 kg/m

*Σημείωση: Η κατανάλωση αφορά μόνο συνήθη εφαρμογή. Τραχιές, ανισόπεδες επιφάνειες, διασταυρώσεις ελασμάτων, απώλεια και φύρα μπορούν να οδηγήσει σε αυξημένη κατανάλωση συγκολλητικού υλικού έως και 20 %.
Στάδια εφαρμογής

ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Εξωτερικά επικολλώμενα ανθρακοελάσματα Sika® CarboDur® σε επιφάνειες σκυροδέματος:
Συνιστώμενες της Sika® ελάχιστες τιμές αντοχών πρόσφυσης σκυροδέματος, μετά από κατάλληλη προετοιμασία

  • Μέση: 2.0 N/mm2
  • Ελάχιστη: 1.5 N/mm2

Σημείωση: Διαφορετικές ελάχιστες απαιτήσεις ενδεχομένως να καθορίζονται από σχετικές οδηγίες σχεδιασμού.

Πρέπει να επιβεβαιώνεται η αντοχή εξόλκευσης σκυροδέματος μετά από την προτεινόμενη προετοιμασία.

Όταν οι τιμές της αντοχής πρόσφυσης σκυροδέματος είναι χαμηλότερες από τις  ελάχιστες απαιτούμενες, είναι δυνατή η χρήση εναλλακτικών συστημάτων της Sika:

  • Ανθρακοελάσματα Sika® CarboDur® εφαρμοζόμενα σε εγκοπές ως οπλισμός ενσωμάτωσης πλησίον της επιφάνειας.
  • Υφάσματα SikaWrap®: Παρακαλούμε ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντος των υφασμάτων SikaWrap®

Το σκυρόδεμα πρέπει να είναι ηλικίας > 28 ημερών. (Εξαρτάται από τις συνθήκες ωρίμανσης, τον τύπο του σκυροδέματος, κ.α.)
Ανθρακοελάσματα Sika® CarboDur® εξωτερικά επικολλημένα σε άλλα υποστρώματα:
Για εφαρμογή των ανθρακοελασμάτων Sika® CarboDur® σε άλλα υποστρώματα (τούβλο, πέτρα, χάλυβας, ξύλο, ινοπλισμένα πολυμερή, κ.τ.λ.) παρακαλούμε ανατρέξτε στη Μεθοδολογία Εφαρμογής Σύστημα Sika® CarboDur®.

Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με το Τεχνικό Τμήμα της Εταιρείας.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Το σκυρόδεμα πρέπει να καθαρίζεται και να προετοιμάζεται ώστε να επιτευχθεί επιφάνεια ανοιχτής δομής, χωρίς τσιμεντοεπιδερμίδα.
Παρακαλούμε ανατρέξτε στη «Μεθοδολογία Εφαρμογής Σύστημα Sika® CarboDur®».
