Sika® CarboShear L
Sika® CarboShear L
Sika® CarboShear L
Sika® CarboShear L

Sika® CarboShear L

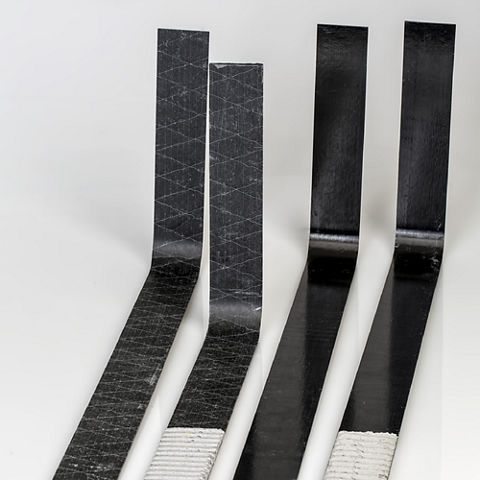

Γωνιακά ελάσματα ινών άνθρακα, ως μέρος του συστήματος δομητικών ενισχύσεων Sika® CarboDur®

Τα Sika® CarboShear L είναι προδιαμορφωμένα γωνιακά ελάσματα με ανθεκτικές στη διάβρωση ίνες άνθρακα, σχεδιασμένα ώστε να συμβάλουν στην ενίσχυση κατασκευών σκυροδέματος σε διάτμηση. Επιπλέον η λειτουργία τους ως μέσο αγκύρωσης των ανθρακοελασμάτων στα τελειώματα τα καθιστά μέρος του συστήματος δομητικής ενίσχυσης των Ινωπλισμένων Πολυμερών Άνθρακα Sika® CarboDur®.
Τα προδιαμορφωμένα γωνιακά ελάσματα Sika® CarboShear L επικολλώνται ως εξωτερικός οπλισμός ενίσχυσης χρησιμοποιώντας σε κανονικές θερμοκρασίες την εποξειδική ρητίνη Sikadur®-30 ή την εποξειδική ρητίνη Sikadur®-30LP για υψηλές θερμοκρασίες κατά τη διάρκεια εφαρμογής. Για την τοποθέτηση των ελασμάτων στις εγκοπές αγκύρωσης, μπορεί να χρησιμοποιηθεί και το ταχείας πήξης συγκολλητικό εποξειδικής βάσης, Sika AnchorFix®-3030.
Παρακαλούμε ανατρέξτε στα αντίστοιχα Φύλλα Ιδιοτήτων Προϊόντων, για περισσότερες λεπτομέρειες σχετικά με τα υλικά συγκόλλησης.

  • Πιστοποιημένο / εγκεκριμένο σύστημα αγκύρωσης
  • Δε διαβρώνεται
  • Πολύ υψηλής αντοχής και ανθεκτικότητας
  • Σχεδιασμένο ειδικά για διατμητική ενίσχυση δοκών
  • Ακριβής αγκύρωση
  • Χαμηλού βάρους
  • Χαμηλού συνολικού πάχους, μπορεί να επικαλυφθεί
  • Ευκολία στη μεταφορά
  • Ευκολία στη διαδικασία τοποθέτησης – χωρίς επιπρόσθετους χειρισμούς
  • Αξιοσημείωτη αντοχή σε κόπωση
  • Απαιτείται ελάχιστη προεργασία του γωνιακού ελάσματος πριν την τοποθέτηση
  • Δεν επηρεάζει το αισθητικό αποτέλεσμα της επέμβασης
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

Τα γωνιακά ελάσματα Sika® CarboShear L χρησιμοποιούνται για βελτίωση, αύξηση ή αποκατάσταση της δομητικής ακεραιότητας κατασκευών και ιδιαίτερα για τη διατμητική ενίσχυση των δομικών στοιχείων οπλισμένου σκυροδέματος, όπως:
Αύξηση φέρουσας ικανότητας:
  • Αναβάθμιση της φέρουσας ικανότητας των δοκών
  • Εγκατάσταση βαρέων μηχανημάτων σε βιομηχανικές μονάδες
  • Αλλαγή χρήσης κτιρίων
Βλάβες σε δομικά μέλη λόγω:
  • Φθοράς της αρχικής δομής των υλικών
  • Διάβρωσης χάλυβα οπλισμού σκυροδέματος
  • Τυχηματικών δράσεων (σύγκρουση, σεισμός, πυρκαγιά, κ.α.)
Βελτίωση λειτουργικότητας και ανθεκτικότητας:
  • Μείωση παραμορφώσεων και πλάτους ρωγμής
  • Μείωση τάσεων του χαλύβδινου οπλισμού
  • Αύξηση της αντοχής σε κόπωση
Αλλαγή στατικού συστήματος:
  • Αφαίρεση τοιχοπληρώσεων/υποστυλωμάτων
  • Αφαίρεση τμημάτων δαπέδου/τοιχίων για δημιουργία πρόσβασης/ανοιγμάτων
  • Τροποποίηση σχεδιαστικής προσέγγισης
Αποκατάσταση σχεδιαστικών ή κατασκευαστικών ατελειών:
  • Ανεπάρκεια / έλλειψη χαλύβδινου οπλισμού
  • Ανεπάρκεια / έλλειψη πάχους σε πλάκες οπλισμένου σκυροδέματος

Πλεονεκτήματα

  • Πιστοποιημένο / εγκεκριμένο σύστημα αγκύρωσης
  • Δε διαβρώνεται
  • Πολύ υψηλής αντοχής και ανθεκτικότητας
  • Σχεδιασμένο ειδικά για διατμητική ενίσχυση δοκών
  • Ακριβής αγκύρωση
  • Χαμηλού βάρους
  • Χαμηλού συνολικού πάχους, μπορεί να επικαλυφθεί
  • Ευκολία στη μεταφορά
  • Ευκολία στη διαδικασία τοποθέτησης – χωρίς επιπρόσθετους χειρισμούς
  • Αξιοσημείωτη αντοχή σε κόπωση
  • Απαιτείται ελάχιστη προεργασία του γωνιακού ελάσματος πριν την τοποθέτηση
  • Δεν επηρεάζει το αισθητικό αποτέλεσμα της επέμβασης

Συσκευασία

Συσκευασίες των 20 ελασμάτων ή μεμονωμένα τεμάχια

Χρώμα

Ινωπλισμένο πολυμερές άνθρακα σε εποξειδική μήτρα, μαύρο.

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • Πολωνία: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych
  • Πολωνία: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • EMPA Αναφορά δοκιμής 169’219 E/1: Testing of CFRP shear strips on reinforced concrete T-beams T1 and T2, Swiss Federal Laboratories for Materials Testing and Research EMPA, 1998
  • EMPA Αναφορά δοκιμής 169’219 E/2: Testing of CFRP shear strips. Flexural beam T3, Swiss Federal Laboratories for Materials Testing and Research EMPA, 1998
  • EMPA Αναφορά δοκιμής 116/7: Shear strengthening with prefabricated CFRP L-shaped plates, Test beams S1 to S6, Swiss Federal Laboratories for Materials Testing and Research EMPA, 2002
Πληροφορίες προϊόντος

Διάρκεια ζωής

Απεριόριστη, με την προϋπόθεση ότι τηρούνται οι συνθήκες αποθήκευσης.

Συνθήκες αποθήκευσης

Αποθηκεύστε στην αρχική, κλειστή, σφραγισμένη και άφθαρτη συσκευασία, σε ξηρές συνθήκες, σε μέγιστη θερμοκρασία +50 °C. Προστατέψτε από την άμεση ηλιακή ακτινοβολία.
Μεταφορά: Μόνο στην αρχική συσκευασία ή διαφορετικά προστατευμένα από οποιαδήποτε μηχανική φθορά.

Πυκνότητα

1,55 g/cm3

Διαστάσεις

Τα Sika® CarboShear L είναι γωνιακά ανθρακοελάσματα καμπτόμενα σε γωνία 90°.

Τύπος

Κοντό μήκος πλευράς

Μακρύ μήκος πλευράς

Πλάτος

Ονομαστικό πάχος

4/20/50

200 mm

500 mm

40 mm

2 mm

4/30/70

300 mm

700 mm

40 mm

2 mm

4/50/100

500 mm

1,000 mm

40 mm

2 mm

4/80/150800 mm1,500 mm40 mm2 mm

Τα ελάσματα κόβονται στις απαιτούμενες διαστάσεις (με πριόνι ή προτιμότερα με διαμαντόδισκο). Η εσωτερική ακτίνα της καμπτόμενης ζώνης είναι 25 mm για όλα τα μεγέθη.

Περιεχόμενος όγκος ινών

> 56 %
Τεχνικές πληροφορίες

Εφελκυστική αντοχή φύλλου

Μέση τιμή

> 1 350 N/mm2

* Οι τιμές είναι στη διαμήκη διεύθυνση των ινών, θεωρώντας ονομαστικό πάχος 2 mm

Μέτρο ελαστικότητας φύλλων σε εφελκυσμό

Μέση τιμή

95 000 N/mm2

Οι τιμές είναι στη διαμήκη διεύθυνση των ινών, θεωρώντας ονομαστικό πάχος 2 mm

Επιμήκυνση θραύσης φύλλων

Μέση τιμή

> 1,30 %

Οι τιμές είναι στη διαμήκη διεύθυνση των ινών, θεωρώντας ονομαστικό πάχος 2 mm

Εφαρμογή

Κατανάλωση

Κατανάλωση

Παρακαλούμε ανατρέξτε στο σχετικό έγγραφο “Μεθοδολογία Εφαρμογής των Γωνιακών Ελασμάτων Sika® CarboShear® ως Εξωτερικά Επικολλώμενος Διατμητικός Οπλισμός».


Στάδια εφαρμογής

ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Προτεινόμενες ελάχιστες τιμές αντοχών εξόλκευσης σκυροδέματος, μετά από κατάλληλη προετοιμασία:

  • Μέση: 2,0 N/mm2
  • Ελάχιστη: 1,5 N/mm2

Πρέπει να επιβεβαιώνεται η αντοχή εξόλκευσης σκυροδέματος μετά από την απαιτούμενη προτεινόμενη προετοιμασία.
Όταν οι τιμές της αντοχής εξόλκευσης σκυροδέματος είναι χαμηλότερες από τις οριζόμενες ως ελάχιστες απαιτούμενες, είναι δυνατή η χρήση εναλλακτικών συστημάτων ενίσχυσης. Παρακαλούμε ανατρέξετε στα Φύλλα Ιδιοτήτων για τα υφάσματα SikaWrap®.
Το σκυρόδεμα πρέπει να είναι ηλικίας > 28 ημερών (εξαρτάται από τις συνθήκες ωρίμανσης, τον τύπο του σκυροδέματος, κ.α.).

ΠΡΟΕΤΟΙΜΑΣΙΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Παρακαλούμε ανατρέξτε στο σχετικό έγγραφο “Μεθοδολογία Εφαρμογής των Γωνιακών Ελασμάτων Sika® CarboShear® ως Εξωτερικά Επικολλούμενος Διατμητικός Οπλισμός».
