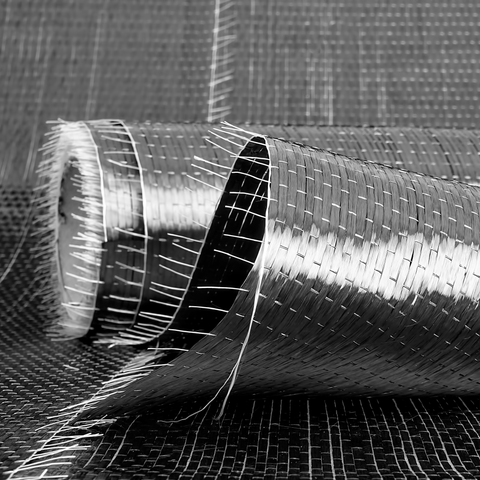

SikaWrap®-600 C
SikaWrap®-600 C
SikaWrap®-600 C
SikaWrap®-600 C

SikaWrap®-600 C

Συρραμένο, μονής διεύθυνσης ύφασμα ινών άνθρακα, σχεδιασμένο για εφαρμογές δομητικής ενίσχυσης ως μέρος του συστήματος ενισχύσεων της Sika®

Το SikaWrap®-600 C είναι συρραμμένο, μονής διεύθυνσης, μη πλεκτό ύφασμα ινών άνθρακα, μεγάλου βάρους, μέσων αντοχών, σχεδιασμένο για εγκατάσταση με την υγρή μέθοδο εφαρμογής.

  • Πολλαπλής χρήσης ύφασμα για κάθε απαίτησης δομητική ενίσχυση
  • Εύκαμπτο, που μορφοποιείται ακολουθώντας τη γεωμετρία του δομικού μέλους (δοκοί, υποστυλώματα, υψικάμινοι, βάθρα, τοίχοι, σιλό, κ.α.)
  • Χαμηλής πυκνότητας, για αποφυγή επιπρόσθετου ιδίου βάρους
  • Υψηλής οικονομικής αποδοτικότητας, συγκρινόμενο με τις παραδοσιακές τεχνικές ενίσχυσης
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

Δομητική ενίσχυση κατασκευών οπλισμένου σκυροδέματος, φέρουσας τοιχοποιίας, τοιχοποιίας πληρώσεως και ξύλινων δομικών στοιχείων, για αύξηση της καμπτικής και διατμητικής φέρουσας ικανότητας, με σκοπό:
  • Βελτίωση της σεισμικής απόκρισης κατασκευών φέρουσας τοιχοποιίας
  • Αναπλήρωση του απαιτούμενου χαλύβδινου οπλισμού
  • Αύξηση των αντοχών και της ολκιμότητας των υποστυλωμάτων
  • Αύξηση της φέρουσας ικανότητας των δομικών στοιχείων
  • Σχεδιαστικές τροποποιήσεις λόγω αλλαγής χρήσης ή στην κάτοψη/ αποκατάστασης
  • Διόρθωση αρχικών σχεδιαστικών κατασκευαστικών ατελειών
  • Αύξηση της αντίστασης έναντι σεισμικών μετακινήσεων
  • Αύξηση του χρόνου λειτουργίας και της ανθεκτικότητας
  • Δομητική αναβάθμιση για συμμόρφωση με τους εν ισχύ κανονισμούς


Πλεονεκτήματα

  • Πολλαπλής χρήσης ύφασμα για κάθε απαίτησης δομητική ενίσχυση
  • Εύκαμπτο, που μορφοποιείται ακολουθώντας τη γεωμετρία του δομικού μέλους (δοκοί, υποστυλώματα, υψικάμινοι, βάθρα, τοίχοι, σιλό, κ.α.)
  • Χαμηλής πυκνότητας, για αποφυγή επιπρόσθετου ιδίου βάρους
  • Υψηλής οικονομικής αποδοτικότητας, συγκρινόμενο με τις παραδοσιακές τεχνικές ενίσχυσης

Συσκευασία

Μήκος υφάσματος
ανά ρολό

Πλάτος υφάσματος

2 ρολά σε χαρτοκιβώτιο

≥ 50 m

610 mm

Χρώμα

Μαύρο

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • IBDiM, Εθνική Τεχνική Αξιολόγηση Αρ. ΚΟΤ-2019/0361 έκδοση 1, Σύνθετα υφάσματα και ελάσματα για ενίσχυση σκυροδέματος, ''Κιτ Sika® Carbodur® για ενίσχυση γεφυρών σκυροδέματος''
  • ITB, Εθνική Τεχνική Αξιολόγηση Αρ. ΚΟΤ-2018/0414 έκδοση 2, ''Κιτ Sika® Carbodur® kit για ενίσχυση και επισκευή στοιχείων σκυροδέματος''
  • CSTB, Τεχνική Αξιολόγηση Αρ. 3/16-875 (ακυρώνει και αντικαθιστά την με αρ. 3/10-669), Επισκευή και Ενίσχυση δομικών στοιχείων κατασκευών με ινοπλι-σμένα πολυμερή (ΙΩΠ), ''Sika® Carbodur® SikaWrap®''
  • CSIC, Τεχνική Καταλληλότητα Αρ. 604R/19, Συστήμα-τα ενίσχυσης κτιρίων οπλισμένου σκυροδέματος, ''Συστήματα Sika® Carbodur® - SikaWrap®
  • CIT, Πιστοποιητικό Τεχνικής Καταλληλότητας για χρήση No. 290 18/07/2017, Ινοπλισμένα πολυμερή (ΙΩΠ) σύνθετα υλικά για χρήση στη δομητική ενίσχυση υφιστάμενων κατασκευών, ''Sika® Carbodur® - SikaWrap® systems''

Πληροφορίες προϊόντος

Κατασκευή

Προσανατολισμός ινών

0° (μονής διεύθυνσης)

Υφάδι

Μαύρες ίνες άνθρακα 96 %

Στημόνι

Ίνες υάλου τύπου E 2 %

Νήματα ράμματοςΠολυεστερικό νήμα 1 %
Συνδετικό μέσοΕποξειδική σκόνη 1 %

Τύπος ίνας

Ειδικής επιλογής ίνες άνθρακα, μέσης αντοχής

Διάρκεια ζωής

24 μήνες από την ημερομηνία παραγωγής

Συνθήκες αποθήκευσης

Αποθηκεύστε στην αρχική, κλειστή και σφραγισμένη συσκευασία, σε ξηρές συνθήκες και σε θερμοκρασίες μεταξύ +5 °C και +35 °C.
Προστατέψτε από την άμεση ηλιακή ακτινοβολία.

Πυκνότητα ξηρών ινών

1,81 g/cm3

Πάχος ξηρών ινών

0,331 mm (βάσει περιεχομένου ινών)

Πυκνότητα επιφάνειας

600 g/m2 ± 30 g/m2 (αποκλειστικά των ινών άνθρακα)

Εφελκυστική αντοχή ξηρών ινών

3 800 N/mm2(ISO 10618)

Μέτρο ελαστικότητας ξηρών ινών σε εφελκυσμό

242 000 N/mm2(ISO 10618)

Επιμήκυνση θραύσης ξηρών ινών

1,43 %(ISO 10618)
Πληροφορίες συστήματος

Διάταξη συστήματος

Η διάταξη και η διαδικασία διαστρωμάτωσης του συστήματος θα πρέπει να ακολουθείται με ακρίβεια όπως αυτή περιγράφεται στη συνέχεια, και
δεν επιδέχεται καμία τροποποίηση.

Συγκολλητικό αστάρι υποστρώματος σκυροδέματος

Sikadur®-330 ή

Sikadur®-300

Ρητίνη εμποτισμού / επικόλλησης

Sikadur®-300

Ύφασμα δομητικής ενίσχυσης

SikaWrap®-600 C


Για αναλυτικές ιδιότητες των ρητινών Sikadur®-330 ή Sikadur®-300, καθώς και λεπτομέρειες για την εφαρμογή των υφασμάτων και γενικές πληροφορίες, συμβουλευτείτε το Φύλλο Ιδιοτήτων του Προϊόντος Sikadur®-330 ή Sikadur®-300 και τη σχετική Μέθοδο Εφαρμογής των υφασμάτων SikaWrap®.
Τεχνικές πληροφορίες

Ονομαστικό πάχος φύλλου

0,331 mm

Ονομαστική διατομή φύλλου

331 mm2 ανά μέτρο πλάτους

Εφελκυστική αντοχή φύλλου

ΜέσηΧαρακτηριστική
3 000 N/mm22 400 N/mm2

Μέτρο ελαστικότητας φύλλων σε εφελκυσμό

Μέση

Χαρακτηριστική

225 kN/mm2200 kN/mm2

* τροποποίηση: δείγμα 50 mm
Οι τιμές ελήφθησαν κατά τη διαμήκη διεύθυνση των ινών
Μονή στρώση, κατ' ελάχιστο 27 δείγματα ανά σειρά δοκιμών

Επιμήκυνση θραύσης φύλλων

1,33 %

(βάσει EN 2561)

(βάσει ASTM 3039)

Αντοχή σε εφελκυσμό

Μέση

Χαρακτηριστική

990 N/mm

792 N/mm

Εφελκυστική ακαμψία

Μέση

Χαρακτηριστική

74,3 MN/m

66,0 MN/m

74,3 kN/m ανά ‰ επιμήκυνσης

66,0 kN/m ανά ‰ επιμήκυνσης



Εφαρμογή

Κατανάλωση

Κατανάλωση

Εφαρμογή με Sikadur®-330 ως αστάρι και Sikadur®-300

Αστάρι

0,4–0,6 kg/m2

Στρώσεις υφάσματος

0,85–1,0 kg/m2

Παρακαλώ για περισσότερες πληροφορίες ανατρέξτε στις σχετικές Μεθόδους Εφαρμογής.
Στάδια εφαρμογής

ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Ελάχιστη αντοχή εφελκυσμού υποστρώματος: 1,0N/mm2 ή όπως προδιαγράφεται στη μελέτη δομητικής ενίσχυσης.
Επίσης, για περισσότερες πληροφορίες ανατρέξτε στη σχετική Μέθοδο Εφαρμογής των υφασμάτων SikaWrap®.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Το σκυρόδεμα πρέπει να καθαρίζεται και να προετοιμάζεται ώστε να επιτευχθεί επιφάνεια ανοιχτής δομής, χωρίς τσιμεντοεπιδερμίδα και ρύπους.

Παρακαλούμε, για περισσότερες πληροφορίες ανατρέξτε στη σχετική Μέθοδο Εφαρμογής των υφασμάτων SikaWrap® για τη διαδικασία εμποτισμού / έλασης.
