SikaWrap® FX-50 C

SikaWrap® FX-50 C

Κορδόνι ινών άνθρακα για δομητική ενίσχυση, σύνδεση και αγκύρωση των συστημάτων ενίσχυσης SikaWrap®

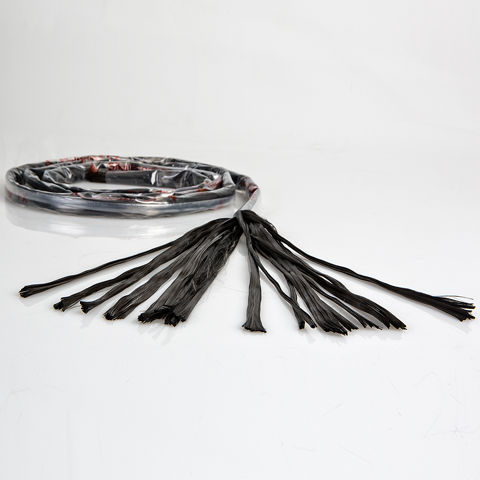

Το SikaWrap® FX-50 C είναι μονής διεύθυνσης κορδόνι ινών άνθρακα από ίνες άνθρακα, που περιβάλλεται από πλαστικό περίβλημα, χρησιμοποιείται σε συστήματα ενίσχυσης ως έλασμα εγκοπής (NSM) και ως αγκύρωση των υφασμάτων SikaWrap®.

  • Ίνες άνθρακα, αντιδιαβρωτικές, ανθεκτικές
  • Πολλαπλής χρήσης
  • Εύκολο στην εφαρμογή
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

  • Αγκύρωση υφασμάτων SikaWrap® ινών άνθρακα και υάλου σε σκυρόδεμα ή τοιχοποιία
  • Σύνδεση υφασμάτων δομητικής ενίσχυσης SikaWrap® ινών άνθρακα ή υάλου, που εφαρμόζονται σε κατασκευές σκυροδέματος ή τοιχοποιίας
  • Εύκαμπτο σύστημα ενίσχυσης, τοποθετημένο ως έλασμα εγκοπής (NSM)
  • Σύστημα ενίσχυσης ως έλασμα εγκοπής (NSM), με δυνατότητα αγκύρωσης για προβόλους


Πλεονεκτήματα

  • Ίνες άνθρακα, αντιδιαβρωτικές, ανθεκτικές
  • Πολλαπλής χρήσης
  • Εύκολο στην εφαρμογή

Συσκευασία

Ρολό 25 m σε πλαστικό καρούλι

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • IBDiM, Εθνική Τεχνική Αξιολόγηση Αρ. ΚΟΤ-2019/0361 έκδοση 1, Σύνθετα υφάσματα και ελάσματα για ενίσχυση σκυροδέματος, ''Κιτ Sika® Carbodur® για ενίσχυση γεφυρών σκυροδέματος''
  • ITB, Εθνική Τεχνική Αξιολόγηση Αρ. ΚΟΤ-2019/0415 έκδοση 1, ''Κιτ Sika® Carbodur® με SikaWrap® FX-50 C σύνθετο αγκύριο για ενίσχυση στοιχείων σκυροδέματος''
  • CSTB, Τεχνική Αξιολόγηση Αρ. 3.3/19-1005_V1 (ακυρώνει και αντικαθιστά την με αρ. 3/16-875), Επισκευή και Ενίσχυση δομικών στοιχείων κατασκευών με ινοπλισμένα πολυμερή (ΙΩΠ), ''SikaWrap®
Πληροφορίες προϊόντος

Κατασκευή

Μονής διεύθυνσης κορδόνι ινών άνθρακα που περιβάλλεται από πλαστικό περίβλημα

Τύπος ίνας

Άνθρακα

Διάρκεια ζωής

24 μήνες από την ημερομηνία παραγωγής

Συνθήκες αποθήκευσης

Αποθηκεύστε στην αρχική, κλειστή και σφραγισμένη συσκευασία, σε ξηρές συνθήκες και σε θερμοκρασίες μεταξύ +5 °C και +35 °C.
Προστατέψτε από την άμεση ηλιακή ακτινοβολία.

Πυκνότητα ξηρών ινών

1,82 g/cm3

Διατομή

≥ 28 mm2 (βάσει περιεχομένου ινών)

Μάζα ανά μονάδα μήκους

≥ 50 g/m (αποκλειστικά των ινών άνθρακα)

Εφελκυστική αντοχή ξηρών ινών

4 000 N/mm2

(ASTM D 4018)

Μέτρο ελαστικότητας ξηρών ινών σε εφελκυσμό

240 kN/mm2

(ASTM D 4018)

Επιμήκυνση θραύσης ξηρών ινών

≥ 1,6 %

(ASTM D 4018)
Πληροφορίες συστήματος

Διάταξη συστήματος

Η διάταξη και η διαμόρφωση του συστήματος όπως περιγράφεται πρέπει να ακολουθείται πιστά και δεν επιτρέπεται καμία αλλαγή.

Ρητίνη εμποτισμού / έλασης

Sikadur®-300 ή

Sikadur®-52 N ή

Sikadur®-52 LP

Ρητίνη αγκύρωσης

Sikadur®-330 ή

Sika AnchorFix®-3030

Ύφασμα δομητικής ενίσχυσης

SikaWrap® ύφασμα ινών άνθρακα ή υάλου


Το ενσωματωμένο κορδόνι θα έχει διάμετρο περίπου 10 mm.
Για λεπτομερείς πληροφορίες σχετικά με τα προϊόντα Sikadur®-330, Sikadur®-300, Sikadur-52 N ή Sikadur®-52 LP και AnchorFix®-3030, καθώς και για λεπτομέρειες σχετικά με τη ρητίνη και την εφαρμογή του υφάσματος, παρακαλούμε ανατρέξτε στα σχετικά φύλλα ιδιοτήτων προϊόντων και τις σχετικές Μεθόδους Εφαρμογής.
Τεχνικές πληροφορίες

Ονομαστική διατομή φύλλου

28 mm2 (σχετιζόμενη με τη διατομή των ινών)

78 mm2 (Εμποτισμένο / εξηλασμένο κορδόνι διαμέτρου ~10mm)

Εφελκυστική αντοχή φύλλου

~2 000 N/mm2 (σχετιζόμενη με τη διατομή των ινών)*

(EN 2561**)

* Ρητίνη εμποτισμού: Sikadur®-300, Sikadur®-52 N ή Sikadur®-52 LP. Οι τιμές αφορούν στη διαμήκη διεύθυνση των ινών.

** Πρότυπο προσαρμοσμένο για να ταιριάζει στο σχήμα του δείγματος.

Μέτρο ελαστικότητας φύλλων σε εφελκυσμό

~230 kN/mm2 (σχετιζόμενο με τη διατομή των ινών)*

(EN 2561**)

* Ρητίνη εμποτισμού: Sikadur®-300, Sikadur®-52 N ή Sikadur®-52 LP. Οι τιμές αφορούν στη διαμήκη διεύθυνση των ινών.

** Πρότυπο προσαρμοσμένο για να ταιριάζει στο σχήμα του δείγματος.

Επιμήκυνση θραύσης φύλλων

0,87 %

(βάσει ΕΝ 2561)

Αντοχή σε εφελκυσμό

718 kN/m

(βάσει ΕΝ 2561)

Εφελκυστική ακαμψία

82,6 MN/m

(βάσει ΕΝ 2561)

82,6 kN/m ανά ‰ επιμήκυνση

Εφαρμογή

Κατανάλωση

Κατανάλωση

Εμποτισμός αγκύρωσης: 110–150 g/m
Υφάσματα SikaWrap®: Παρακαλούμε ανατρέξτε στα σχετικά φύλλα ιδιοτήτων προϊόντων
