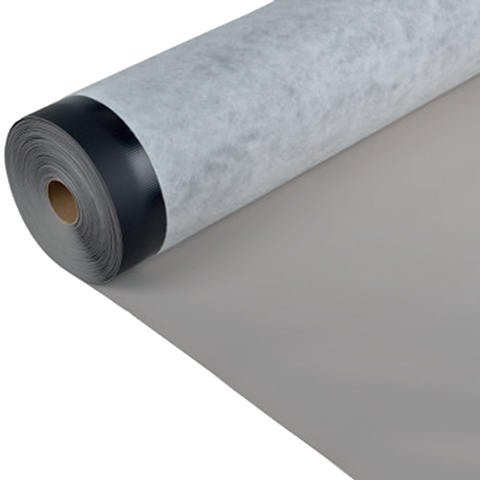

Sarnafil® G 410-18 EL

Sarnafil® G 410-18 EL

ΠΟΛΥΜΕΡΗΣ ΜΕΜΒΡΑΝΗ ΥΓΡΟΜΟΝΩΣΗΣ ΔΩΜΑΤΩΝ ΒΑΣΕΩΣ PVC, ΕΦΑΡΜΟΖΟΜΕΝΗ ΠΛΗΡΩΣ ΕΠΙΚΟΛΛΟΥΜΕΝΗ ΚΑΙ ΜΕ ΕΠΙΚΑΛΥΨΗ ΦΟΡΤΙΟΥ

Η Sarnafil® G 410-18 EL είναι θερμοσυγκολλούμενη μεμβράνη υγρομόνωσης δωμάτων βάσεως PVC, πολλαπλών στρώσεων, με ματ φινίρισμα, ενισχυμένη με στρώση μη υφαντού υαλοπιλήματος και η οποία περιέχει σταθεροποιητές έναντι υπεριώδους ακτινοβολίας και επιβραδυντικά φωτιάς με στόχο τη διαμόρφωση ενός συστήματος με περιορισμένες απαιτήσεις συντήρησης και ανθεκτικό. Μπορεί να εφαρμοστεί ως σύστημα πλήρως επικολλούμενο, ή με χαλαρή διάστρωση και επικάλυψη φορτίου. Πάχος 1,8 mm.

  • Αποδεδειγμένη απόδοση για δεκαετίες
  • Τελική επιφάνεια με ειδική επίστρωση
  • Ανθεκτική σε διείσδυση ριζών
  • Διαθέσιμη σε διάφορες αποχρώσεις
  • Ιδιότητες υψηλής ανακλαστικότητας για εξαιρετικά χαρακτηριστικά σε ψυχρά δώματα (αφορά μόνο την απόχρωση RAL 9016 SR)
  • Μόνιμα ανθεκτική σε υπεριώδη ακτινοβολία
  • Υψηλή διαστασιολογική σταθερότητα χάρις στο μη υφαντό πλέγμα ενίσχυσης
  • Ανθεκτική σε χαλάζι και σημειακά φορτία
  • Υψηλή διαπερατότητα υδρατμών
  • Ανθεκτική σε μικρο-οργανισμούς
  • Ανθεκτική σε όλες τις κοινές περιβαλλοντικές καταπονήσεις
  • Θερμοσυγκολλούμενη
  • Ανακυκλώσιμη
Sarnafil® G 410-18 EL
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

Μεμβράνη υγρομόνωσης για:
  • Πλήρως επικολλούμενα, εκτεθειμένα δώματα
  • Συστήματα με επικάλυψη φορτίου (π.χ. πράσινα δώματα, δώματα με χρήση, ανεστραμμένα δώματα, δώματα με επικάλυψη φορτίου)
  • Ενίσχυση της ηλιακής ανακλαστικότητας υφιστάμενων δωμάτων PVC (~RAL 9016 SR)

Πλεονεκτήματα

  • Αποδεδειγμένη απόδοση για δεκαετίες
  • Τελική επιφάνεια με ειδική επίστρωση
  • Ανθεκτική σε διείσδυση ριζών
  • Διαθέσιμη σε διάφορες αποχρώσεις
  • Ιδιότητες υψηλής ανακλαστικότητας για εξαιρετικά χαρακτηριστικά σε ψυχρά δώματα (αφορά μόνο την απόχρωση RAL 9016 SR)
  • Μόνιμα ανθεκτική σε υπεριώδη ακτινοβολία
  • Υψηλή διαστασιολογική σταθερότητα χάρις στο μη υφαντό πλέγμα ενίσχυσης
  • Ανθεκτική σε χαλάζι και σημειακά φορτία
  • Υψηλή διαπερατότητα υδρατμών
  • Ανθεκτική σε μικρο-οργανισμούς
  • Ανθεκτική σε όλες τις κοινές περιβαλλοντικές καταπονήσεις
  • Θερμοσυγκολλούμενη
  • Ανακυκλώσιμη

Συσκευασία

Τα συνήθη ρολά της Sarnafil® G 410-18 EL είναι συσκευασμένα το καθένα μέσα σε μπλε φύλλο πολυαιθυλενίου PE.

Μήκος ρολού:

15,00 m

Πλάτος ρολού:

2,00 m

Βάρος ρολού:66,00 kg

Χρώμα

Επιφάνεια:

ματ

Χρώματα:

Άνω επιφάνεια:

ανοιχτό γκρι (πλησιέστερο RAL 7047)
lead grey (Χρώμα Sika no. 9500)
window grey (~RAL 7040)
copper brown (~RAL 8004)
copper patina (Sika colour no. 6525)
traffic white, ηλιακά ανακλαστικό (RAL 9016 SR)

Κάτω επιφάνεια:σκούρο γκρι

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΒΙΩΣΙΜΟΤΗΤΑ / ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

  • Συμμόρφωση με LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof (only traffic white (SR))
  • Συμμόρφωση με LEED v4 MRc 2 (Option 1): Building Product Disclosure and Optimization – Environmental Product Declarations
  • Συμμόρφωση με LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
  • Συμμόρφωση με LEED v4 MRc 4 (Option 2): Building Product Disclosure and Optimization - Material Ingredients
  • Συμμόρφωση με LEED v2009 SSc 7.2 (Option 1): Heat Island Effect - Roof (only traffic white (SR), beige)
  • Συμμόρφωση με LEED v2009 MRc 4 (Option 2): Recycled Content
  • BRE-Περιβαλλοντική Δήλωση Συμμόρφωσης - Environmental Product Declaration (EPD)
  • ASTM- Περιβαλλοντική Δήλωση Συμμόρφωσης- Environmental Product Declaration (EPD)

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • Σήμανση CE και Δήλωση Επιδόσεων σύμφωνα με EN 13956 - Πολυμερή φύλλα υγρομόνωσης δωμάτων
  • Έγκριση FM, Πιστοποιητικό σύμμόρφωσης, Sarnafil® G 410 EL, Αριθμός έγκρισης No. 3047304
Πληροφορίες προϊόντος

Σύσταση

PVC

Διάρκεια ζωής

5 χρόνια από την ημερομηνία παραγωγής

Συνθήκες αποθήκευσης

Τα ρολά πρέπει να αποθηκεύονται στην αρχική, κλειστή, σφραγισμένη και άφθαρτη συσκευασία, σε ξηρές συνθήκες και σε θερμοκρασίες μεταξύ +5 °C και +30 °C. Ανατρέξτε στις οδηγίες που αναγράφονται στη συσκευασία.

Δήλωση προϊόντος

EN 13956 - Πολυμερή φύλλα για υγρομόνωση δωμάτων

Εμφανείς ατέλειες

Περνάει

(EN 1850-2)

Μήκος

15 m (-0 / +5 %)

(EN 1848-2)

Πλάτος

2 m (-0.5 / +1 %)

(EN 1848-2)

Ενεργό πάχος

1,8 mm (-5 / +10 %)

(EN 1849-2)

Ευθύτητα

≤ 30 mm

(EN 1848-2)

Επιπεδότητα

≤ 10 mm

(EN 1848-2)

Μάζα ανά μονάδα επιφάνειας

2,2 kg/m² (-5 / +10 %)

(EN 1849-2)
Πληροφορίες συστήματος

Διάταξη συστήματος

Τα ακόλουθα βοηθητικά προϊόντα πρέπει να χρησιμοποιούνται:

  • Sarnafil® G 410-18 EL Sheet για διαμόρφωση λεπτομερειών
  • Sarnafil® Metal Sheet
  • Sarnabar®
  • Sarna Seam Cleaner
  • Sarnacol® 2170 / 2172 Spray (κόλλα)
  • Sarna Cleaner

Είναι διαθέσιμη μεγάλη ποικιλία βοηθητικών προϊόντων π.χ. προδιαμορφωμένα τεμάχια, υδροροές, προστατευτικά φύλλα και στρώσεις διαχωρισμού.

Συμβατότητα

Μη συμβατή σε άμεση επαφή με άλλα πλαστικά, π.χ. EPS, XPS, PUR, PIR ή PF. Δεν είναι ανθεκτική σε άσφαλτο, ασφαλτικά, λάδια και υλικά που περιέχουν διαλύτες. Τα υλικά αυτά θα μπορούσαν να επηρεάσουν την ποιότητα της μεμβράνης.
Τεχνικές πληροφορίες

Αντοχή σε κρούση

σκληρό υπόστρωμα

≥  800 mm

μαλακό υπόστρωμα

≥  1250 mm

Αντοχή σε χαλάζι

άκαμπτο υπόστρωμα

≥  25 m/s

εύκαμπτο υπόστρωμα

≥  33 m/s

Αντοχή σε στατικό φορτίο

μαλακό υπόστρωμα

≥ 20 kg

σκληρό υπόστρωμα

≥ 20 kg

Εφελκυστική αντοχή

διαμήκης (md)1)

≥  10 N/mm²

εγκάρσια (cmd)2)

≥    9 N/mm²

1) md = διαμήκης διεύθυνση
2) cmd = εγκάρσια διεύθυνση

Επιμήκυνση

διαμήκης (md)1)

≥ 230 %

εγκάρσια (cmd)2)

≥ 210 %

1) md = διαμήκης διεύθυνση
2) cmd = εγκάρσια διεύθυνση

Διαστασιολογική σταθερότητα

διαμήκης (md)1)

≤ |0.2| %

εγκάρσια (cmd)2)

≤ |0.1| %

1) md = διαμήκης διεύθυνση
2) cmd = εγκάρσια διεύθυνση

Αντίσταση αρμού σε αποφλοίωση

≥ 300 N/50 mm

(EN 12316-2)

Αντίσταση αρμού σε διάτμηση

≥   600 N/50 mm

(EN 12317-2)



Αναδίπλωση σε χαμηλές θερμοκρασίες

≤  -25°C

(EN 495-5)

Απόδοση σε εξωτερική φωτιά


BROOF(t1) < 20°, >20°

(EN1187)

(EN13501-5)

Συμπεριφορά σε φωτιά

Τάξεως E

(EN ISO 11925-2, ταξινόμηση σύμφωνα με EN 13501-1)

Επίδραση υγρών χημικών, συμπεριλαμβανομένου του νερού

Ανθεκτικό σε πολλά χημικά. Επικοινωνήστε με τη Sika για περισσότερες πληροφορίες.

(EN 1847)

Αντοχή σε υπεριώδη ακτινοβολία

Περνάει (> 5 000 ώρες / βαθμός 0)

(EN 1297)

Υδατοστεγανότητα

Περνάει

(EN 1928)

Δείκτης ανάκλασης ηλιακής ακτινοβολίας

Χρώμα

Αρχικός

Κατόπιν γήρανσης 3 ετών

Ινστιτούτο Δοκιμών

RAL 9016 SR

111

99

CRRC

RAL 9016

106

77

CRRC

Nr. 952555-Sika
Nr. 95004-Sika
Nr. 652534-Sika

Τα ελεγμένα σύμφωνα με CRRC προϊόντα καταχωρούνται στη βάση δεδομένων του Cool Roof Rating Council (CRRC).

Ταξινόμηση σύμφωνα με USGBC LEED

Χρώμα

Αρχικά

Κατόπιν γήρανσης 3 ετών

RAL 9016 SR

SRI > 82

SRI > 64

RAL 9016

SRI > 82

SRI > 64

Εφαρμογή

Πληροφορίες εφαρμογής

Θερμοκρασία περιβάλλοντος

-20 °C ελάχιστη/+60 °C μέγιστη

Θερμοκρασία υποστρώματος

-30 °C ελάχιστη/+60 °C μέγιστη
Στάδια εφαρμογής

ΕΞΟΠΛΙΣΜΟΣ

Θερμοσυγκόλληση επικαλυπτόμενων ραφών:
Οι αλληλοεπικαλύψεις στις ραφές συγκολλούνται με τη χρήση ηλεκτρικού εξοπλισμού θερμού αέρα, όπως πιστόλια θερμοσυγκόλλησης χειρός και ρολά πίεσης ή αυτόματα μηχανήματα θερμοσυγκόλλησης με θερμό αέρα ελεγχόμενης θερμοκρασίας τουλάχιστον +600°C.
Συνιστώμενος τύπος εξοπλισμού:

  • Πιστόλι χειρός Leister Triac PID
  • Sarnamatic® 661plus / 681 για αυτόματη θερμοσυγκόλληση

ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Το υπόστρωμα πρέπει να είναι ομοιογενές, ομαλό και απαλλαγμένο από οποιαδήποτε αιχμηρή προεξοχή ή σκόνη, κ.λ.π.
Η Sarnafil® G 410-18 EL θα πρέπει να απομονώνεται από οποιαδήποτε ασύμβατα υποστρώματα / υλικά με στρώση διαχωρισμού που δε θα επιταχύνει τη γήρανση. Η στρώση υποστήριξης θα πρέπει να είναι συμβατή με τη μεμβράνη, ανθεκτική σε διαλύτες, καθαρή, στεγνή και απαλλαγμένη από λιπαρές ουσίες και σκόνη. Μεταλλικά φύλλα πρέπει να απολιπαίνονται με Solvent T 660 πριν την εφαρμογή του συγκολλητικού.

ΕΦΑΡΜΟΓΗ

Διαδικασία τοποθέτησης:
Τηρήστε αυστηρά τις διαδικασίες όπως αυτές ορίζονται στις μεθόδους εφαρμογής, στα εγχειρίδια εφαρμογής και στις οδηγίες εργασίες, οι οποίες πρέπει πάντα να προσαρμόζονται στις πραγματικές συνθήκες του έργου.
Πλήρης επικόλληση επιφανειών δωμάτων και περιοχές ενώσεων:
Η μεμβράνη υγρομόνωσης θα επικολληθεί στο υπόστρωμα με την κόλλα Sarnacol® 2170 / 2172 Spray.

Σύστημα με επικάλυψη φορτίου
Η μεμβράνη υγρομόνωσης διαστρώνεται χαλαρά και επικαλύπτεται με φορτίο. Το απαιτούμενο βάρος του φορτίου θα πρέπει να υπολογίζεται σύμφωνα με τους ειδικούς υπολογισμούς του έργου και σύμφωνα με εθνικά ισχύοντα πρότυπα. Θα πρέπει η μεμβράνη να στηρίζεται μηχανικά στην περίμετρο με Sarnabar® και S-Welding Cord. Ακολούθως η μεμβράνη επικαλύπτεται με μία προστατευτική στρώση SikaRoof® Felt, η
οποία στη συνέχεια καλύπτεται πλήρως με στρώση πλυμένου γαρμπιλιού ελάχιστου πάχους 50mm (διαμέτρου 8-16 ή 16-32 mm).
Θερμοσυγκόλληση επικαλυπτόμενων ραφών
Οι ραφές πρέπει να θερμοσυγκολλούνται με εξοπλισμό θερμού αέρα. Παράμετροι θερμοσυγκόλλησης, όπως η θερμοκρασία, η ταχύτητα του εξοπλισμού, η ροή του αέρα, η πίεση και οι ρυθμίσεις του εξοπλισμού πρέπει να αξιολογούνται, να προσαρμόζονται και να ελέγχονται επί τόπου στο έργο, σύμφωνα με τον τύπο του εξοπλισμού και τις κλιματικές συνθήκες πριν τη θερμοσυγκόλληση. Το ελάχιστο πλάτος των θερμοσυγκολλημένων ραφών πρέπει να είναι 20 mm.
Έλεγχος επικαλυπτόμενων ραφών
Οι ραφές πρέπει να ελέγχονται μηχανικά με κατσαβίδι ή μεταλλική βελόνα, για να διασφαλιστεί η ακεραιότητα / η πλήρης συγκόλληση της ραφής. Ατέλεις πρέπει να επιδιορθώνονται με θερμοσυγκόλληση.
