Πολυμερής μεμβράνη υγρομόνωσης δωμάτων, βάσεως PVC, εφαρμοζόμενη με μηχανική στήριξη

Η Sikaplan® G-20 (πάχους 2,0 mm) είναι οπλισμένη με πολυεστερικό οπλισμό, πολλαπλών στρώσεων, συνθετική μεμβράνη υγρομόνωσης δωμάτων, με βάση υψηλής ποιότητας πολυβυνιλοχλωρίδιο (PVC) σύμφωνα με ΕΝ 13956 και η οποία περιέχει σταθεροποιητές έναντι υπεριώδους ακτινοβολίας και επιβραδυντικά φωτιάς. Θερμοσυγκολλάται και είναι κατάλληλη για απευθείας έκθεση, σχεδιασμένη για χρήση σε όλες τις παγκόσμιες κλιματικές συνθήκες.

  • Ανθεκτική σε υπεριώδη ακτινοβολία (UV)
  • Ανθεκτική σε μόνιμη ανεμοπίεση
  • Ανθεκτική στις περισσότερες συνήθεις περιβαλλοντικές επιδράσεις
  • Θερμοσυγκολλούμενη
  • Δεν απαιτεί χρήση γυμνής φλόγας
  • Υψηλή διαπερατότητα υδρατμών
  • Ανακυκλώσιμη

Sikaplan® G-20
Βρείτε κατάστημα Sika ΕΠΙΚΟΙΝΩΝΙΑ
Φύλλο Ιδιοτήτων Προϊόντος Εμφάνιση όλων των εγγράφων

Χρήσεις

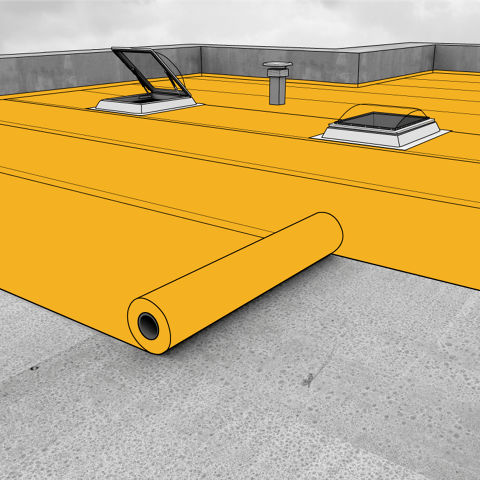

Μεμβράνη στεγανοποίησης δωμάτων για επίπεδα δώματα εκτεθειμένα στην ηλιακή ακτινοβολία:
  • Συστήματα υγρομόνωσης δωμάτων με μηχανική στήριξη

Πλεονεκτήματα

  • Ανθεκτική σε υπεριώδη ακτινοβολία (UV)
  • Ανθεκτική σε μόνιμη ανεμοπίεση
  • Ανθεκτική στις περισσότερες συνήθεις περιβαλλοντικές επιδράσεις
  • Θερμοσυγκολλούμενη
  • Δεν απαιτεί χρήση γυμνής φλόγας
  • Υψηλή διαπερατότητα υδρατμών
  • Ανακυκλώσιμη


Συσκευασία

Μήκος ρολού:

15,00 m

Πλάτος ρολού:

2,00 m

Βάρος ρολού:72,00 kg

Χρώμα

Επιφάνεια:

ματ

Χρώματα:

Άνω επιφάνεια:

light grey (~ RAL 7047)
slate grey (~ RAL 7015)
traffic white (~ RAL 9016)

Κάτω επιφάνεια:σκούρο γκρι

Η απόχρωση της άνω επιφάνειας είναι διαθέσιμη και σε άλλες αποχρώσεις κατόπιν ζήτησης, υπόκεινται σε ελάχιστη ποσότητα παραγγελίας.

Λεπτομέρειες προϊόντος

Βιωσιμότητα / Πιστοποιήσεις / Εγκρίσεις

ΒΙΩΣΙΜΟΤΗΤΑ / ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

  • Συμμόρφωση με LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof (only traffic white)
  • Συμμόρφωση με LEED v4 MRc 2 (Option 1): Building Product Disclosure and Optimization – Environmental Product Declarations
  • Συμμόρφωση με LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
  • IBU - Περιβαλλοντικές Δηλώσεις Συμμόρφωσης (Environmental Product Declaration (EPD))

ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ

  • Σήμανση CE και Δήλωση Επιδόσεων σύμφωνα με EN 13956 - Πολυμερή συνθετικά φύλλα για υγρομόνωση δωμάτων
  • Έγκριση FM, Πιστοποιητικό συμμόρφωσης, Sikaplan® G, Ταυτοποίηση έγκρισης No. 4D3A9.AM

Πληροφορίες προϊόντος

Σύσταση

Πολυβινυλοχλωρίδιο (PVC)

Διάρκεια ζωής

5 χρόνια από την ημερομηνία παραγωγής

Συνθήκες αποθήκευσης

Το προϊόν πρέπει να αποθηκεύεται στην αρχική, κλειστή, σφραγισμένη και άφθαρτη συσκευασία, σε ξηρές συνθήκες και σε θερμοκρασίες μεταξύ +5 °C και +30°C. Αποθηκεύστε σε οριζόντια θέση. Μη στοιβάζετε παλέτες ρολών τη μία επάνω στην άλλη ή κάτω απο παλέτες άλλων υλικών κατά τη διάρκεια της μεταφοράς ή της αποθήκευσης. Πάντα να ανατρέχετε στις οδηγίες που αναγράφονται στη συσκευασία.

Δήλωση προϊόντος

EN 13956: Πολυμερή συνθετικά φύλλα για υγρομόνωση δωμάτων

Εμφανείς ατέλειες

Περνάει

(EN 1850-2)

Μήκος

15 m (- 0 % / + 5 %)

(EN 1848-2)

Πλάτος

2,00 m (- 0,5 % / + 1 %)

(EN 1848-2)

Ενεργό πάχος

2,0 mm (- 5 % / + 10 %)

(EN 1849-2)

Ευθύτητα

≤ 30 mm

(EN 1848-2)

Επιπεδότητα

≤ 10 mm

(EN 1848-2)

Μάζα ανά μονάδα επιφάνειας

2,4 kg/m² (- 5 % / + 10 %)

(EN 1849-2)
Πληροφορίες συστήματος

Διάταξη συστήματος

Τα ακόλουθα βοηθητικά υλικά μπορούν να χρησιμοποιηθούν:

  • Sikaplan® D-18 άοπλη μεμβράνη για διαμόρφωση λεπτομερειών
  • Φορμαρισμένα τεμάχια γωνιών, προδιαμορφωμένα ειδικά τεμάχια για γωνίες και διεισδύσεις σωλήνων
  • Sika-Trocal® Metal Sheet Type S
  • Sika-Trocal® Cleaner-2000
  • Sika-Trocal® Cleaner L-100
  • Sika-Trocal® C 733 (κόλλα)

Μεγάλο εύρος βοηθητικών υλικών είναι διαθέσιμα, όπως π.χ. προδιαμορφωμένα τεμάχια, υδρορροές, τεμάχια συλλογής φύλλων, προστατευτικοί διάδρομοι και διακοσμητικά προφίλ.

Συμβατότητα

Μη  συμβατή για απευθείας επαφή με άλλα πλαστικά όπως π.χ. EPS, XPS, PUR, PIR, PF. Μη ανθεκτική σε πίσσα, ασφαλτικά, λάδια και υλικά που περιέχουν διαλύτες. Τα υλικά αυτά θα επηρεάσουν αρνητικά τις ιδιότητες του προϊόντος.
Τεχνικές πληροφορίες

Αντοχή σε κρούση

σκληρό υπόστρωμα

≥  600 mm

μαλακό υπόστρωμα

≥  900 mm

Αντοχή σε χαλάζι

άκαμπτο υπόστρωμα

≥  31 m/s

εύκαμπτο υπόστρωμα

≥  36 m/s

Εφελκυστική αντοχή

διαμήκης (md)1)

≥ 1000 N/50 mm

εγκάρσια (cmd)2)

≥  900 N/50 mm

1) md =      machine direction
2) cmd =     cross machine direction

Επιμήκυνση

διαμήκης (md)1)

≥  15 %

εγκάρσια (cmd)2)

≥  15 %

1) md =      machine direction
2) cmd =     cross machine direction

Διαστασιολογική σταθερότητα

διαμήκης (md)1)

≤ |0.5| %

εγκάρσια (cmd)2)

≤ |0.5| %

1) md =      machine direction
2) cmd =     cross machine direction

Αντοχή σε σκίσιμο

διαμήκης (md)1)

≥  150 N

εγκάρσια (cmd)2)

≥  150 N

1) md =      machine direction
2) cmd =     cross machine direction

Αντίσταση αρμού σε αποφλοίωση

Μοτίβο αστοχίας: C, καμία αστοχία στον αρμό

(EN 12316-2)

Αντίσταση αρμού σε διάτμηση

≥ 600 N/50 mm

(EN 12317-2)

Αναδίπλωση σε χαμηλές θερμοκρασίες

≤  -25°C

(EN 495-5)

Απόδοση σε εξωτερική φωτιά

BROOF(t1)  <  20°
BROOF(t3)  <  10°

(EN 13501-5)

Συμπεριφορά σε φωτιά

Τάξεως E

(EN ISO 11925-2, κατηγοριοποίηση σύμφωνα με EN 13501-1)

Επίδραση υγρών χημικών, συμπεριλαμβανομένου του νερού

Ανθεκτικό σε πολλά χημικά. Επικοινωνήστε με το Τεχνικό Τμήμα της Εταιρείας για περισσότερες πληροφορίες.

(EN 1847)

Αντοχή σε υπεριώδη ακτινοβολία

Περνάει (> 5000 ώρες / βαθμός 0)

(EN 1297)

Υδατοστεγανότητα

Περνάει

(EN 1928)

Ταξινόμηση σύμφωνα με USGBC LEED

Χρώμα

Αρχικά

Κατόπιν 3ετούς γήρανσης

RAL 9016

SRI > 82

SRI > 64

Συμμόρφωση με τις ελάχιστες απαιτήσεις του LEED V4 SS credit 5 option 1 Heat Island reduction - Roof.

Εφαρμογή

Πληροφορίες εφαρμογής

Θερμοκρασία περιβάλλοντος

-15 °C ελάχιστη / +60 °C μέγιστη

Θερμοκρασία υποστρώματος

-25 °C ελάχιστη / +60 °C μέγιστη
Στάδια εφαρμογής

ΕΞΟΠΛΙΣΜΟΣ

Θερμοσυγκόλληση επικαλυπτόμενων ραφών
Θερμοσυγκόλληση με εξοπλισμό θερμού αέρα, όπως χειροκίνητο και με ρολά πίεσης ή με αυτόματο εξοπλισμό με ελεγχόμενο νερό αέρα ελάχιστης θερμοκρασίας +600 °C.
Συνιστώμενος τύπος εξοπλισμού:

  • Χειρός: Leister Triac
  • Αυτόματος: Leister Varimat ή παρόμοιος
  • Ημι-αυτόματος: Leister Triac Drive


ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ

Το υπόστρωμα πρέπει να είναι ομοιογενές, ομαλό και απαλλαγμένο από οποιαδήποτε αιχμηρή προεξοχή ή σκόνη, κ.λ.π. Η Sikaplan® G-20 πρέπει να διαχωρίζεται από κάθε ασύμβατο υπόστρωμα με μία αποτελεσματική στρώση διαχωρισμού για την αποφυγή επιτάχυνσης της γήρανσης. Αποτρέψτε άμεση επαφή με ασφαλτικά, πίσσα, λίπη, λάδια, υλικά που περιέχουν διαλύτες και άλλα πλαστικά υλικά, π.χ. διογκωμένη πολυστερίνη (EPS), εξηλασμένη πολυστερίνη (XPS), πολυουρεθάνη (PUR), πολυ-ισοκυανουρία (PIR) ή αφρό φαινόλης (PF) καθώς αυτά μπορούν να επηρεάσουν δυσμενώς τις ιδιότητες του προϊόντος. Το υπόστρωμα θα πρέπει να είναι συμβατό με τη μεμβράνη, να είναι ανθεκτικό σε διαλύτερες, καθαρό, στεγνό και απαλλαγμένο από γράσα και σκόνη. Μεταλλικά φύλλα θα πρέπει να απολιπαίνονται με Sika® Trocal Cleaner-2000 πριν την εφαρμογή του συγκολλητικού.

ΕΦΑΡΜΟΓΗ

Διαδικασία εφαρμογής:
Τηρήστε αυστηρά τις οδηγίες τοποθέτησης όπως αυτές ορίζονται στις μεθόδους εφαρμογής, στα εγχειρίδια εφαρμογής και στις οδηγίες εργασίας και οι οποίες πρέπει πάντα να προσαρμόζονται στις πραγματικές συνθήκες που επικρατούν στο έργο.

Μέθοδος στήριξης - Γενικά
Η μεμβράνη στεγανοποίησης του δώματος διαστρώνεται χαλαρά (χωρίς να τεντώνεται ή να τοποθετείται υπό τάση) και μηχανική στήριξη στις αλληλοεπικαλύψεις των ραφών ή ανεξάρτητα από αυτές. Οι αλληλοεπικαλύψεις στις ραφές συγκολλούνται με τη χρήση ηλεκτρικού εξοπλισμού θερμού αέρα.


Μέθοδος στήριξης - Σημειακή συγκόλληση

Η Sikaplan® G-20 πρέπει πάντα να τοποθετείται κάθετα προς τη διεύθυνση του δώματος. Η Sikaplan® G-20 στερεώνεται με βίδες και πλακέτες κατά μήκος της μαρκαρισμένης γραμμής, σε απόσταση 10 mm από την άκρη της. Η Sikaplan® G-20 επικαλύπτεται κατά 100 mm. Η απόσταση μεταξύ των βιδών θα πρέπει να είναι σύμφωνα με τις ειδικές απαιτήσεις του έργου και τους υπολογισμούς της μελέτης Sika. Στα στηθαία και σε όλες τις διεισδύσεις, η μεμβράνη θα πρέπει να ασφαλίζεται με επιπλέον βίδες και πλακέτες. Οι πλακέτες και οι βίδες θα προστατέψουν τη μεμβράνη Sikaplan® G-20 από σκίσιμο και υφαρπαγή ανέμου.

Θερμοσυγκόλληση
Οι αλληλοεπικαλύψεις στις ραφές θερμοσυγκολλούνται με τη χρήση ηλεκτρικού εξοπλισμού θερμού αέρα. Παράμετροι συγκόλλησης όπως η θερμοκρασία, η ταχύτητα του μηχανήματος, η ροή του αέρα, η πίεση και οι ρυθμίσεις του μηχανήματος πρέπει να εκτιμούνται, να προσαρμόζονται και να ελέγχονται στο έργο ανάλογα με τον τύπου του εξοπλισμού και τις κλιματολογικές συνθήκες πριν την συγκόλληση.

Έλεγχος θερμοσυγκολλημένων ραφών

Οι ραφές πρέπει να ελέγχονται μηχανικά με κατσαβίδι (με στρογγυλεμένες άκρες) για να εξασφαλιστεί η ακεραιότητα/ολοκλήρωση της συγκόλλησης. Οποιαδήποτε ατέλεια πρέπει να αποκαθίσταται με θερμοσυγκόλληση.
