Sikaplan® TM-12
ΠΟΛΥΜΕΡΗΣ ΜΕΜΒΡΑΝΗ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΔΩΜΑΤΩΝ ΒΑΣΕΩΣ FPO ΜΕ ΜΗΧΑΝΙΚΗ ΣΤΗΡΙΞΗ
Η Sikaplan® TM-12 (πάχους 1,2 mm) είναι μία οπλισμένη με πολυεστερικό οπλισμό, συνθετική μεμβράνη στεγανοποίησης δωμάτων, πολλαπλών στρώσεων, με βάση υψηλής ποιότητας εύκαμπτη πολυολεφίνη (FPO) που περιέχει σταθεροποιητές έναντι υπεριώδους ακτινοβολίας και επιβραδυντές φωτιάς σύμφωνα με ΕΝ 13956.
Η Sikaplan® TM-12 είναι θερμοσυγκολλούμενη και έχει σχεδιαστεί για άμεση έκθεση στην ηλιακή ακτινοβολία και χρήση σε παγκόσμιες κλιματολογικές συνθήκες.
- Ανθεκτική σε μόνιμη έκθεση σε υπεριώδη ακτινοβολία (UV)
- Ανθεκτική σε μόνιμες ανεμοπιέσεις
- Ανθεκτική σε σημειακές κρούσεις και χαλαζόπτωση
- Ανθεκτική σε όλες τις κοινές περιβαλλοντικές επιδράσεις
- Ανθεκτική σε μικροοργανισμούς
- Συμβατή με παλαιές ασφαλτικές επιστρώσεις
- Θερμοσυγκολλούμενη, χωρίς τη χρήση γυμνής φλόγας
Χρήσεις
Μεμβράνη στεγανοποίησης για εκτεθειμένα επίπεδα δώματα:- Για τοποθέτηση με μηχανική στήριξη
Πλεονεκτήματα
- Ανθεκτική σε μόνιμη έκθεση σε υπεριώδη ακτινοβολία (UV)
- Ανθεκτική σε μόνιμες ανεμοπιέσεις
- Ανθεκτική σε σημειακές κρούσεις και χαλαζόπτωση
- Ανθεκτική σε όλες τις κοινές περιβαλλοντικές επιδράσεις
- Ανθεκτική σε μικροοργανισμούς
- Συμβατή με παλαιές ασφαλτικές επιστρώσεις
- Θερμοσυγκολλούμενη, χωρίς τη χρήση γυμνής φλόγας
Συσκευασία

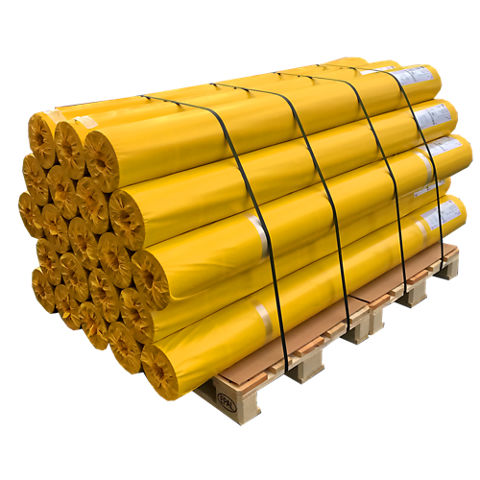

Τα συνήθη ρολά της Sikaplan® TM-12 είναι ξεχωριστά τυλιγμένα σε κίτρινο φύλλο πολυαιθυλενίου.
Μήκος ρολού: | 25,00 m |
Πλάτος ρολού: | 2,00 m |
Βάρος ρολού: | 64,00 kg |
Χρώμα
Επιφάνεια: | ματ |
Χρώμα: | |
Άνω επιφάνεια: | λευκό (πλησιέστερο RAL 9016) |
Κάτω επιφάνεια: | μαύρο |
Λεπτομέρειες προϊόντος
ΒΙΩΣΙΜΟΤΗΤΑ / ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
- Συμμόρφωση με LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof
- Συμμόρφωση με LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
- Συμμόρφωση με LEED v4 MRc 4 (Option 2): Building Product Disclosure and Optimization - Material Ingredients
- Συμμόρφωση με LEED v2009 SSc 7.2 (Option 1): Heat Island Effect - Roof
- Συμμόρφωση με LEED v2009 MRc 4 (Option 2): Recycled Content
ΕΓΚΡΙΣΕΙΣ / ΠΡΟΤΥΠΑ
Σήμανση CE και Δήλωση Επιδόσεων ως Πολυμερής μεμβράνη υγρομόνωσης δωμάτων σύμφωνα με το ΕΝ 13956:2012, βάσει του πιστοποιητικού του ελέγχου της παραγωγής στο εργοστάσιο, το οποίο έχει εκδοθεί από κοινοποιημένο οργανισμό πιστοποίησης ελέγχου της παραγωγής και της δοκιμής τύπου.
Σύσταση
Εύκαμπτη πολυολεφίνη (FPO)
Διάρκεια ζωής
5 χρόνια από την ημερομηνία παραγωγής
Συνθήκες αποθήκευσης
Τα ρολά πρέπει να αποθηκεύονται στην αρχική, κλειστή, σφραγισμένη και άφθαρτη συσκευασία, σε ξηρές συνθήκες και σε θερμοκρασίες μεταξύ +5°C και +30 °C. Αποθηκεύστε σε οριζόντια θέση. Μη στοιβάζετε παλέτες με ρολά τη μία πάνω στην άλλη ή κάτω από παλέτες άλλων υλικών κατά τη μεταφορά και την αποθήκευση. Πάντα να ανατρέχετε στις οδηγίες που αναγράφονται στην ετικέτα του προϊόντος.
Δήλωση προϊόντος
EN 13956 - Πολυμερείς μεμβράνες υγρομόνωσης δωμάτων
Εμφανείς ατέλειες
Περνάει | (EN1850-2) |
Μήκος
25 m (-0 % / +5 %) | (EN 1848-2) |
Πλάτος
2 m (-0,5 % / +1 %) | (EN 1848-2) |
Ενεργό πάχος
1,20 mm (-5 % / +10 %) | (EN 1849-2) |
Ευθύτητα
≤ 30 mm | (EN 1848-2) |
Επιπεδότητα
≤ 10 mm | (EN 1848-2) |
Μάζα ανά μονάδα επιφάνειας
1,28 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Διάταξη συστήματος
Τα ακόλουθα βοηθητικά προϊόντα μπορούν να χρησιμοποιηθούν ανάλογα με το σχεδιασμό του δώματος:
- Sarnafil® T 66-15 D Sheet για διαμόρφωση λεπτομερειών
- Sarnafil® TS 77 strips
- Sarnafil® T Metal Sheet
- Sarnafil® T Welding Cord
- Sarnabar® / Sarnafast®
- Sarnafil® T Prep / Sarnafil® T Wet Task Set
- Sarnacol® T 660
- Solvent T 660
- Sarnafil® T Clean
Μεγάλο εύρος βοηθητικών υλικών είναι διαθέσιμα, όπως προδιαμορφωμένα τεμάχια, υδρορροές, εξατμιστήρες, διάδρομοι κυκλοφορίας, διακοσμητικά προφίλ, κ.α.
Συμβατότητα
Η μεμβράνη Sikaplan® TM-12 μπορεί να τοποθετηθεί πάνω από όλους τους τύπους θερμομόνωσης και στρώσεων εξομάλυνσης που είναι κατάλληλοι για χρήση σε δώματα. Δεν απαιτείται επιπρόσθετη στρώση διαχωρισμού.
Η μεμβράνη Sikaplan® TM-12 μπορεί να τοποθετηθεί απευθείας πάνω από υπάρχουσα, προσεκτικά καθαρισμένη και επιπεδωμένη ασφαλτική στρώση στεγανοποίησης δωμάτων, π.χ. ανακαίνιση στεγανοποίησης δώματος πάνω από παλαιό σύστημα.
Σε περίπτωση άμεσης επαφής με ασφαλτικά μπορεί να παρατηρηθεί αλλαγή στο χρώμα της μεμβράνης.
Αντοχή σε κρούση
σκληρό υπόστρωμα | ≥ 500 mm |
μαλακό υπόστρωμα | ≥ 700 mm |
Αντοχή σε χαλάζι
άκαμπτο υπόστρωμα | ≥ 17 m/s |
εύκαμπτο υπόστρωμα | ≥ 23 m/s |
Αντοχή σε στατικό φορτίο
μαλακό υπόστρωμα | ≥ 20 kg |
σκληρό υπόστρωμα | ≥ 20 kg |
Εφελκυστική αντοχή
διαμήκης (md)1) | ≥ 800 N/50 mm |
εγκάρσια (cmd)2) | ≥ 800 N/50 mm |
1) md = machine direction
2) cmd = cross machine direction
Επιμήκυνση
διαμήκης (md)1) | ≥ 13 % |
εγκάρσια (cmd)2) | ≥ 13 % |
1) md = machine direction
2) cmd = cross machine direction
Διαστασιολογική σταθερότητα
διαμήκης (md)1) | ≤ |0,5| % |
εγκάρσια (cmd)2) | ≤ |0,2| % |
1) md = machine direction
2) cmd = cross machine direction
Αντοχή σε σκίσιμο
διαμήκης (md)1) | ≥ 250 N |
εγκάρσια (cmd)2) | ≥ 250 N |
1) md = machine direction
2) cmd = cross machine direction
Αντίσταση αρμού σε αποφλοίωση
Μοτίβο αστοχίας: C, χωρίς αστοχία στον αρμό | (EN 12316-2) |
Αντίσταση αρμού σε διάτμηση
≥ 500 N/50 mm | (EN 12317-2) |
Αναδίπλωση σε χαμηλές θερμοκρασίες
≤ -25 °C | (EN 495-5) |
Απόδοση σε εξωτερική φωτιά
(ENV 1187) | |
BROOF (t1) < 20 °C | (EN 13501-5) |
Συμπεριφορά σε φωτιά
Τάξεως E | (EN ISO 11925-2, κατηγοριοποίηση σύμφωνα με EN 13501-1) |
Επίδραση υγρών χημικών, συμπεριλαμβανομένου του νερού
Κατόπιν ζήτησης | (EN 1847) |
Έκθεση σε ασφαλτικά
Περνάει3) | (EN 1548) |
3) Η Sikaplan® TM είναι συμβατή με παλαιά ασφαλτικά
Αντοχή σε υπεριώδη ακτινοβολία
Περνάει (> 5000 ώρες / τάξη 0) | (EN 1297) |
Υδατοστεγανότητα
Περνάει | (EN 1928) |
Ανάκλαση ηλιακής ακτινοβολίας
Απόχρωση | Αρχική | Μετά από πάροδο 3 ετών | Ινστιτούτο δοκιμών |
λευκή | 0,89 | 0,89 | Intertek |
Θερμική εκπομπή
Απόχρωση | Αρχική | Μετά από πάροδο 3 ετών | Ινστιτούτο δοκιμών |
λευκή | 0,89 | 0,89 | Intertek |
Δείκτης ανάκλασης ηλιακής ακτινοβολίας
Απόχρωση | Αρχικά | Μετά από πάροδο 3 ετών | Ινστιτούτο δοκιμών |
RAL 9016 | 100 | 83 | Intertek |
Τα προϊόντα που έχουν ελεγχθεί σύμφωνα με CRRC είναι καταχωρημένα στη βάση δεδομένων του Cool Roof Rating Council (CRRC).
Ταξινόμηση σύμφωνα με USGBC LEED
Απόχρωση | Αρχικά | Μετά από πάροδο 3 ετών |
RAL 9016 | SRI > 82 | SRI > 64 |
Συμμόρφωση με τις ελάχιστες απαιτήσεις του LEED V4 SS credit 5 option 1 Heat Island reduction - Roof.
Εφαρμογή
Θερμοκρασία περιβάλλοντος
-15 °C ελάχιστη / +60 °C μέγιστη
Θερμοκρασία υποστρώματος
-25 °C ελάχιστη / +60 °C μέγιστη
ΕΞΟΠΛΙΣΜΟΣ
Θερμοσυγκόλληση επικαλυπτόμενων ενώσεων/ραφών: Θερμοσυγκόλληση με ηλεκτρικό χειροκίνητο εξοπλισμό και ρολά πίεσης ή αυτόματο εξοπλισμό με ελεγχόμενη θερμοκρασία θερμού αέρα τουλάχιστον 600 °C. Συνιστώμενος τύπος εξοπλισμού:
Χεροκίνητος: Leister Triac
Αυτοματοποιημένος: Leister Varimat
Ημι-αυτόματος: Leister Triac Drive
ΠΟΙΟΤΗΤΑ ΥΠΟΣΤΡΩΜΑΤΟΣ
Το υπόστρωμα πρέπει να είναι ομοιογενές, λείο και απαλλαγμένο από οποιαδήποτε αιχμηρή προεξοχή ή σκόνη, κ.λ.π.
Η Sikaplan® TM-12 πρέπει να είναι διαχωρισμένη από ασύμβατα υποστρώματα / υλικά με αποτελεσματική στρώση διαχωρισμού για να αποφευχθεί επιταχυνόμενη γήρανση.
Το υπόστρωμα πρέπει να είναι συμβατό με τη μεμβράνη, ανθεκτικό σε διαλύτες, καθαρό, στεγνό και απαλλαγμένο από λιπαρές ουσίες και σκόνη. Μεταλλικά φύλλα πρέπει να απολιπαίνονται με Solvent T 660 πριν την εφαρμογή του συγκολλητικού.
ΕΦΑΡΜΟΓΗ
Μέθοδος τοποθέτησης:
Θα πρέπει να γίνεται αναφορά σε επιπλέον έγγραφα όπου αυτά υπάρχουν, όπως σχετικές μεθόδους εφαρμογής, εγχειρίδια εφαρμογής και μεθόδους τοποθέτησης ή οδηγίες εργασίας.
Μέθοδοι στερέωσης - Γενικά:
Η μεμβράνη τοποθετείται με χαλαρή διάστρωση (χωρίς τέντωμά της ή εφαρμογή της υπό τάση) και ακολούθως με μηχανική στήριξη στις ραφές επικάλυψης ή ανεξάρτητα από αυτές. Οι ραφές επικάλυψης θερμοσυγκολλούνται με ειδικό εξοπλισμό θερμοσυγκόλλησης.
Μέθοδος στερέωσης - Σημειακή στήριξη:
Η Sikaplan® TM-12 πρέπει πάντα να τοποθετείται στις δεξιές γωνίες ως προς την κατεύθυνση του δώματος. Η Sikaplan® TM-12 στερεώνεται με συνδετήρες και ροδέλες κατά μήκος της σημειωμένης γραμμής, 35 mm από την άκρη της μεμβράνης. Η Sikaplan® TM-12 επικαλύπτεται κατά 120 mm. Η απόσταση μεταξύ των συνδετήρων υπολογίζεται βάσει των ειδικών υπολογισμών της Sika και βάσει των αναγκών του συγκεκριμένου έργου. Στα στηθαία και στις διεισδύσεις, η μεμβράνη θα πρέπει να ασφαλίζεται με επιπλέον συνδετήρες και ροδέλες. Με τον τρόπο αυτό προστατεύεται από το σκίσιμο και την αποφλοίωση λόγω υφαρπαγής ανέμου.
Μέθοδος θερμοσυγκόλλησης:
Οι αλληλοεπικαλυπτόμενες ραφές θα πρέπει να θερμοσυγκολλούνται με ηλεκτρικό εξοπλισμό θερμοσυγκόλλησης. Παράμετροι θερμοσυγκόλλησης, όπως θερμοκρασία, ταχύτητα μηχανήματος, ροή αέρα, πίεση και ρυθμίσεις θα πρέπει να αξιολογούνται, να υιοθετούνται και να ελέγχονται επί τόπου στο έργο σύμφωνα με τον τύπο του εξοπλισμού και τις κλιματολογικές συνθήκες, πριν τη θερμοσυγκόλληση.
Έλεγχος ραφών:
Οι ραφές θα πρέπει να ελέγχονται μηχανικά με κατσαβίδι ή χαλύβδινη βελόνα για να διασφαλίζεται η ακεραιότητα/η πλήρης συγκόλληση της ένωσης. Οποιεσδήποτε ατέλειες θα πρέπει να αποκαθίστανται με θερμοσυγκόλληση.
