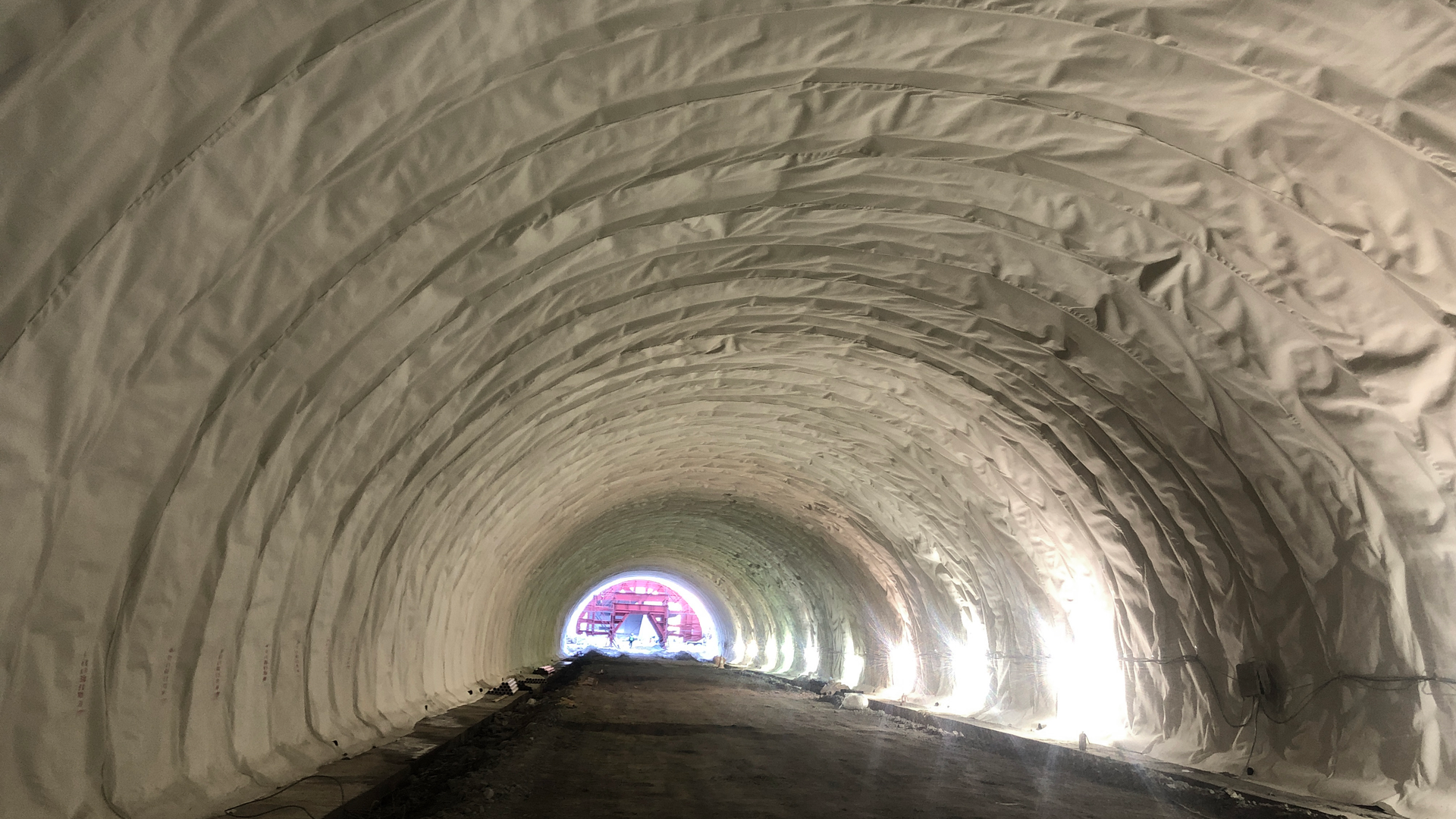

-00430316:16-9?wid=2880&hei=1620&fit=crop%2C1&fmt=webp-alpha "Sikaproof®-110 tunnel waterproofingTunnel in Jeolla province")
Τα συστήματα στεγανοποίησης σηραγγών της Sika® ανταποκρίνονται στις πολύ αυστηρές απαιτήσεις όσον αφορά την αντοχή, τις συνθήκες έκθεσης, καταπόνησης και στις απαιτητικές μεθόδους και ακολουθίες κατασκευής. Επίσης, προσφέρουν ευκολία στην εφαρμογή
και διαχείριση συνολικού κόστους του έργου. Επιπλέον, οι λύσεις βιώσιμων συστημάτων γίνονται πιο σημαντικές για την εξοικονόμηση φυσικών πόρων όπως η ενέργεια και το νερό, με ταυτόχρονη μείωση των εκπομπών CO2.
Content Index
Κύριες προκλήσεις στη στεγανοποίηση σήραγγας
Στη σημερινή εποχή, η διάρκεια ζωής των υπόγειων κατασκευών χρειάζεται να είναι ή να ξεπερνά τα 100 έτη. Ωστόσο, η έλλειψη στεγανότητας μειώνει σημαντικά τη μακροπρόθεσμη ανθεκτικότητα μιας σήραγγας καθώς η εισροή νερού και άλλες εκθέσεις οδηγούν σε φυσική φθορά του σκυροδέματος. Αυτό μπορεί να οδηγήσει σε δαπανηρές εργασίες επισκευής, ζημιές και ακόμη και διακοπές λειτουργίας.
Η επιλογή της κατάλληλης λύσης, ο ειδικός σχεδιασμός του επιλεγμένου συστήματος στεγανοποίησης και η ασφαλής εφαρμογή του στο εργοτάξιο του έργου είναι τα βασικά στοιχεία για την ελαχιστοποίηση του λειτουργικού κόστους. Ένα σύστημα στεγανοποίησης αντιστοιχεί συνήθως σε ένα κλάσμα του συνολικού κόστους κατασκευής. Η επιλογή μιας υψηλής ποιότητας στεγανωτικής λύσης μπορεί εύκολα να εξοικονομήσει ένα ποσό της αρχικής επένδυσης ή περισσότερο σε μελλοντικές δαπάνες συντήρησης και επισκευής καθ' όλη τη διάρκεια ζωής της κατασκευής.
Μέθοδοι εκσκαφής σήραγγας & έννοιες στεγανοποίησης
Οι σήραγγες αντιμετωπίζουν διάφορες εκθέσεις και «στρες», συμπεριλαμβανομένης της εισροής νερού, των δυναμικών δυνάμεων, των διακυμάνσεων της θερμοκρασίας, της διείσδυσης χημικών ακόμη και αερίων. Για την κατασκευή μια σήραγγας χωρίς αστοχίες υπάρχουν διάφορες μέθοδοι για την εκσκαφή τους.
Όλοι αυτοί οι παράγοντες εκτός από τη θέση, τη γεωλογία και τις συνθήκες των υπόγειων υδάτων, καθορίζουν την κατάλληλη προσέγγιση στο σχεδιασμό της σήραγγας. Ο μηχανικός ή ο σχεδιαστής σήραγγας πρέπει να κατανοήσει όλους τους παράγοντες, πριν καθορίσει τη διάταξη της κατασκευής και επιλέξει στεγανωτικά υλικά και συστήματα.
Οι λύσεις της Sika® για τη Στεγανοποίηση σηραγγών
Ως παγκόσμιος ηγέτης στην παροχή λύσεων δομικής στεγανοποίησης, η Sika διαθέτει μια πλήρη και ολοκληρωμένη σειρά λύσεων και σχεδιασμένων συστημάτων για να καλύψει τις συγκεκριμένες ανάγκες και απαιτήσεις των ιδιοκτητών, αρχιτεκτόνων, μηχανικών και εργολάβων στο εργοτάξιο.
Οι λύσεις στεγανοποίησης σήραγγας Sika περιλαμβάνουν:
Συστήματα μεμβράνης υψηλής ευελιξίας
Υγρές πολυμερείς μεμβράνες
Στεγανωτικά πρόσμικτα σκυροδέματος
Συστήματα στεγανοποίησης αρμών
Στεγανωτικά κονιάματα και επιστρώσεις
Ενέματα
Πέντε κύριοι τύποι σηράγγων και οδηγός επιλογής
Πριν επιλέξουμε την κατάλληλη λύση στεγανοποίησης, θα πρέπει να έχουμε καταλήξει στον τύπο της σήραγγας που ταιριάζει στις απαιτήσεις του έργου.
Οι εξορυσσόμενες σήραγγες περιλαμβάνουν όλες τις κατασκευές που έχουν ανασκαφεί υπόγεια με συμβατικές μεθόδους ή μηχανές διάνοιξης σήραγγας (TBM). Αυτές περιλαμβάνουν τις στραγγιζόμενες σήραγγες (ομπρέλα), τις σήραγγες υπό πίεση και τις σήραγγες διασταυρούμενης διέλευσης.
Οι κατασκευές κοπής και κάλυψης, που χρησιμοποιούνται συχνά για τη δημιουργία κουτιών σταθμών σε σταθμούς διέλευσης, αφορούν κτίρια που κατασκευάζονται σε ανοιχτό λάκκο και στη συνέχεια καλύπτονται ξανά από χώμα. Ο τύπος της προσωρινής μεθόδου στήριξης και εκσκαφής λάκκου καθορίζει τα πιθανά συστήματα στεγανοποίησης που θα χρησιμοποιηθούν, είτε χρησιμοποιούνται τοιχώματα box-in-box είτε μόνιμα τοιχώματα διαφράγματος.
1. Drained Tunnel (Umbrella)
A drained tunnel uses an umbrella concept, where the waterproofing layer protects the inner structural concrete by directing the water into drainage pipes located on each side of the tunnel.
Selection Table for Drained Tunnel Solutions
| Fully-bonded membranes | SikaProof®-200 | (+) |
| SikaProof®-110 PP-500 SikaProof®-810 PP-500 | (++) | |
| SikaProof® A+ | (-) | |
| Loose-laid membranes | Sikaplan® WP 1100 | (+) |
| EVA cementitious membranes | Sikalastic®-245 | (+) For tunnels with low requirements, e.g. escape tunnels |
| Legend | |
| (++) | Recommended application |
| (+) | Possible application |
| (-) | Not recommended |
2. Pressurized Tunnel
Pressurized tunnels are under full water pressure, which must be considered in the structural design. The waterproofing layer protects the entire structural concrete against water ingress and chemical attacks.
Selection Table for Pressurized Tunnel Solutions
| Fully-bonded membranes | SikaProof®-200 | (++) |
| SikaProof®-110 PP-500 SikaProof®-810 PP-500 | (+) | |
| SikaProof® A+ | (-) | |
| Loose-laid membranes | Sikaplan® WP 1100 | (+) |
| EVA cementitious membranes | Sikalastic®-245 | (-) |
| Legend | |
| (++) | Recommended application |
| (+) | Possible application |
| (-) | Not recommended |
3. Cross-Passage Tunnels
Cross-passages are an important feature of large tunnel users’ safety. Special care shall be taken to ensure continuous waterproofing in these areas, which may contain operating and maintenance equipment in addition to providing escape pathways.
Selection Table for Cross-Passage Solutions
| Fully-bonded membranes | SikaProof®-200 | (++) Termination with Sikaplan® WT Tape-200 |
| SikaProof®-110 PP-500 SikaProof®-810 PP-500 | (+) Termination with Sikaplan® WT Tape-200 | |
| SikaProof® A+ | (+) Termination with Sikaplan® WT Tape-200 | |
| Loose-laid membranes | Sikaplan® WP 1100 | (+) Termination with Sikaplan® WP Tape-200 |
| EVA cementitious membranes | Sikalastic®-245 | (-) |
| Protection of tunnel segments | Sikagard®-65 WN | (++) Only for the segments |
| Legend | |
| (++) | Recommended application |
| (+) | Possible application |
| (-) | Not recommended |
4. Station Box/Cut-and-Cover Tunnel (Box-in-Box)
This method involves the creation of a concrete structure within an existing concrete “box”. The waterproofing layer must be applied before the concreting of the base slab and after the concreting of the top slab. For vertical areas, the waterproofing layer is applied either before or after the concreting of the walls, depending on the site conditions.
Selection Table for Stations Solutions (Box-in-Box)
| Type | Blind-side waterproofing (e.g. base slab, wall) | Open-cut structure (e.g. wall, top slab) | |
|---|---|---|---|
| Fully-bonded membranes | SikaProof®-200 | (++) High water pressure | (+) Post-applied |
| SikaProof®-110 PP-500 SikaProof®-810 PP-500 | (+) | (-) | |
| SikaProof® A+ | (++) | (++) Post-applied | |
| Loose-laid membranes | Sikaplan® WP 1100 | (+) Compartment system | (+) |
| EVA cementitious membranes | Sikalastic®-245 | (-) | (-) |
| Hot-spray PUA membranes | Sikalastic®-851 | (-) | (++) |
| Sikalastic® M 800 Sikalastic® M 811 | (-) | (++) |
| Legend | |
| (++) | Recommended application |
| (+) | Possible application |
| (-) | Not recommended |
5. Station Box/Cut-and-Cover Tunnel (Permanent D-Walls)
Diaphragm walls (D-walls) are built as permanent structures, being a strong method of soil and water retention especially in poor conditions. With the introduction of the following solutions, the D-wall, the base slab and the top slab will be protected from water ingress.
Selection Table for Stations Solutions (D-Walls)
| Type | Base slab | D-wall treatment | Top slab | |
|---|---|---|---|---|
| Fully-bonded membranes | SikaProof®-200 | (++) High water pressure | (-) Use SikaInject®, Sika Waterbar®, SikaFuko®, SikaSwell® ... | (+) Post-applied |
| SikaProof®-110 PP-500 SikaProof®-810 PP-500 | (+) | (-) Use SikaInject®, Sika Waterbar®, SikaFuko®, SikaSwell® ... | (-) | |
| SikaProof® A+ | (++) | (-) Use SikaInject®, Sika Waterbar®, SikaFuko®, SikaSwell® ... | (++) Post-applied | |
| Loose-laid membranes | Sikaplan® WP 1100 | (+) Compartment system | (-) Use SikaInject®, Sika Waterbar®, SikaFuko®, SikaSwell® ... | (+) |
| EVA cementitious membranes | Sikalastic®-245 | (-) | (+) | (-) |
| Hot-spray PUA membranes | Sikalastic®-851 | (-) | (-) | (++) |
| Sikalastic® M 800 Sikalastic® M 811 | (-) | (-) | (++) |
| Legend | |
| (++) | Recommended application |
| (+) | Possible application |
| (-) | Not recommended |
